EMS（电肌肉刺激）面部美容面罩通过低频双向脉冲刺激面部浅层肌肉，实现提拉紧致、舒缓嫩肤，是家用个护领域的热门硬件方向。该项目不是简单的脉冲发生器开发，而是融合电源、高压脉冲驱动、数字恒流闭环、人体阻抗检测、FPC 柔性电极、安规 EMC 与软硬件联调的系统工程。很多样机空载测试波形正常，接入人体后却出现体感忽强忽弱、皮肤泛红、EMC 超标等问题。本文基于 PCBA 项目实战复盘，梳理系统架构、核心电路与典型难点，给出可落地的工程解决方案。

核心结论：
  • 成熟 EMS 面罩方案普遍采用 "双向电荷平衡脉冲 + 数字恒流闭环 + 多通道独立限流 + 分区 FPC 电极" 架构，解决人体可变阻抗下的体感一致性、电荷平衡的皮肤安全、FPC 长期可靠性、多通道串扰与 EMC 四大工程问题；
  • 恒流闭环采用 "硬件采样 + MCU 算法"：ADC 读取采样电阻电压换算实时电流，PI 算法动态调节 DC-DC 升压电压，适配 2kΩ~100kΩ 皮肤阻抗动态变化；
  • MCU 推荐杰理 AC6323A（MCPWM 带死区互补 PWM + BLE5.3 + 硬件看门狗），样机到量产须将波形实测、恒流校验、人体体感、FPC 弯折与 EMC 合规认证作为硬性验证节点。

一、系统架构框图

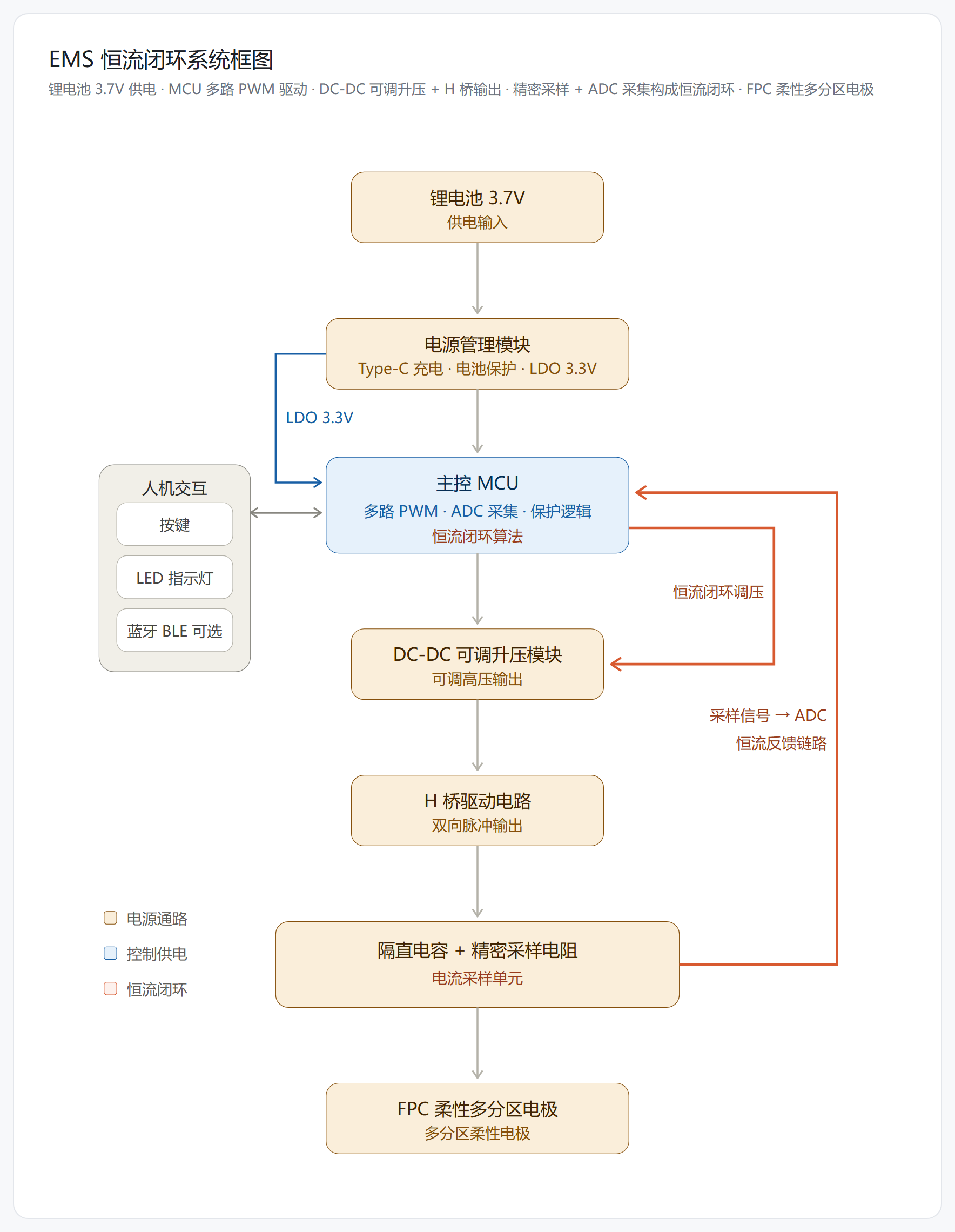

EMS恒流闭环系统框图：锂电池供电、电源管理、主控MCU、DC-DC可调升压、H桥驱动、隔直电容与精密采样电阻、FPC柔性多分区电极

各模块职责：

  • 电源管理：单节 3.7V 锂电池供电，硬件实现多重电池保护，LDO 单独供给 MCU 与模拟采样电路，隔离功率噪声；
  • 主控 MCU：杰理 AC6323A 蓝牙 SoC，依靠内置 MCPWM 外设生成多路 PWM 波形，ADC 读取采样电阻电压，运行数字恒流闭环算法并检测皮肤阻抗；
  • DC-DC 升压：将电池电压抬升为脉冲高压（峰值最高 60V，非持续直流），幅值由 MCU 动态调节；
  • H 桥驱动：4 颗 MOS 管交替切换输出极性，产生双向对称双相脉冲，保证电荷平衡；
  • 恒流采样单元：隔直电容阻断直流分量，精密采样电阻把回路电流转换为电压信号送入 ADC；
  • FPC 电极：额头、双颊、下颌多分区独立通道，PI 柔性基材镀金电极，贴合面部曲面。

二、核心电路原理：数字恒流闭环

本方案不使用独立硬件恒流 IC，采用 "硬件采样 + MCU 算法" 的数字闭环恒流架构，也是市面主流美容 EMS 面罩的通用做法。

主回路：H 桥输出 → 隔直电容 → 精密采样电阻 Rs → FPC 电极 → 人体皮肤 → 回流至 H 桥地。

控制逻辑：

  • MCU 读取 ADC 采样值换算实时电流，与档位预设目标电流比较，计算误差后动态调节 DC-DC 输出电压；
  • 皮肤阻抗变大、电流下降 → 提高升压电压维持目标电流；
  • 皮肤阻抗变小、电流上升 → 降低升压电压限制电流，避免刺痛与过流；
  • 脉冲间隙复用同一采样回路检测电极阻抗，超过阈值立即切断高压输出，实现电极脱落保护。

关键技术参数（面部 EMS 单通道）：

参数项 设计值
脉冲频率 10~80Hz 可调
脉宽 50~300μs
峰值输出电流 0~12mA 多档分级
脉冲形态 双向对称双相脉冲
供电方式 3.7V 锂电池供电

关于 EMS 的底层原理与消费康养、运动健身、康复理疗等各应用领域的指标差异，可参考《EMS技术剖析：原理、应用场景与各领域技术指标解析》。

三、五大开发难点与解决方案

1. 皮肤阻抗动态变化，体感忽强忽弱

面部角质层差异大，皮肤等效阻抗可达 2kΩ~100kΩ，固定电压方案下电流随阻抗剧烈波动。

解决：复用恒流采样通道，开机自检 + 周期采样；运行 PI 闭环恒流算法动态调整升压电压；在 2kΩ/10kΩ/50kΩ/100kΩ 标准负载下标定各档位参数形成查表；设置脱落保护阈值，阻抗超标立即关断高压。

2. 直流电荷累积，皮肤泛红风险

不对称脉冲会产生直流分量，电荷在皮肤界面累积引发电解，金属离子析出刺激皮肤。

解决：输出端串联隔直电容物理阻断直流；软件强制对称双相脉冲，正负幅值脉宽严格相等；硬件限制最大单脉冲电荷做安全兜底；每版样机示波器实测波形对称性作为必测项。

3. FPC 柔性电极弯折失效与局部刺激不均

面罩反复弯折导致铜箔疲劳断裂，高压走线爬电距离不足，电极接触阻抗不均匀。

解决：选用高延展性 PI 基材，高压走线加宽铜箔并增加补强层，强弱电分区布局；电极镀金降低接触阻抗；量产前完成≥1000 次弯折寿命测试及高低温湿热老化复测绝缘耐压。

4. DC-DC 开关噪声引发 EMC 干扰与恒流抖动

升压开关噪声耦合进采样回路，导致 ADC 采样漂移、恒流控制抖动、辐射骚扰超标。

解决：PCB 严格分区布局，功率环路最短化；电源入口 LC 滤波，开关节点 RC 吸收，采样回路 RC 低通滤波；模拟地与功率地单点共地；软件看门狗异常自动复位，充电时增加功率限制。

5. 多通道串扰，波形畸变

多路 H 桥共用一路升压电源，同时翻转时负载突变拉偏电压，通道间互相干扰。

解决：每通道增加独立限流电阻；升压端加大容量储能电容；软件分时触发避免 MOS 同时翻转；多路示波器同步采集验证多通道同时工作时的恒流稳定性。

四、MCU 选型：杰理 AC6323A 方案

杰理 AC6323A 属于通用 BLE 数传 SoC，官方公开主推场景为蓝牙透传、HID 外设、物联网控制、医疗传感采集（胎心仪、血氧仪、血压计）、美容美发类设备。官方 SDK 没有现成 EMS 微电流参考工程，但硬件外设资源足以支撑本项目开发，适合需要蓝牙 APP 控制的中高端 EMS 面罩。

  • AC6323A（推荐）：32 位 RISC 内核、96MHz 主频，内置硬件浮点单元，适合 PI 恒流闭环运算；512KB Flash+73KB SRAM，可存放多套 EMS 波形表、档位参数与 OTA 升级固件；自带 MCPWM 外设，可配置带死区互补 PWM，驱动 4 路 H 桥；集成 BLE5.3，单芯片完成脉冲控制 + 蓝牙 APP 通信，减少外围器件；内置独立硬件看门狗。
  • 精简备选 AC6321A：同架构，保留 MCPWM 与 BLE，Flash 更小，适合波形模式较少的简化版本。

选型重点注意事项：

  1. MCPWM 配置 H 桥驱动时，必须设置死区，防止上下 MOS 管直通烧毁；
  2. AC63 系列 ADC 为 10bit，分辨率有限，软件需要增加多次采样滑动平均滤波，降低噪声，保障恒流闭环稳定；
  3. PCB 布局需要隔离蓝牙射频天线区域与 EMS 高压脉冲回路，防止射频干扰 ADC 采样，造成恒流抖动；
  4. 内置硬件看门狗必须启用，作为高压输出安全兜底，防止软件跑飞带来安全风险。
补充选型对比思路：如果产品不带蓝牙，选用 CMS32F003 会更经济；带 APP、需要 OTA 功能时，AC6323A 单芯片方案可以简化 BOM。

延伸阅读：选型与成本的平衡方法论见《单片机方案开发中，选型和成本怎么平衡》；医美个护仪器品类的更广方案视角见《医美健康仪器PCBA方案开发全解析：从纹绣植发到EMS光子嫩肤的控制板设计》。

五、样机到量产验证流程

原理图 / PCB 评审（高压回路、采样反馈、爬电距离）→ 样板波形实测与标准电阻负载恒流验证 → 工程样机人体体感 / 高低温 / 湿热 / FPC 弯折 / EMC 预测试 → 软件标定（档位电流固化、PI 参数调优、保护场景全覆盖）→ 试产工装与批量老化 → 安规 EMC 合规认证。

总结

EMS 面罩开发的核心难点不在波形生成，而在人体可变阻抗下的恒流体感一致性、电荷平衡的皮肤安全、FPC 长期可靠性、多通道串扰与 EMC 四大工程问题。成熟方案普遍采用 "双向电荷平衡脉冲 + 数字恒流闭环 + 多通道独立限流 + 分区 FPC 电极" 架构。研发阶段必须将模拟人体负载测试、波形实测、恒流精度校验、可靠性老化作为硬性验证节点，提前识别风险，才能保障方案稳定量产交付。
