EMS美容仪波形原理与工程实现：基于NMES循证参数的科普解析
摘要：EMS（Electrical Muscle Stimulation，电肌肉刺激）通过经皮电极向运动神经末梢施加特定波形的电脉冲，诱发面部肌肉主动收缩，是家用美容仪与医用 NMES（神经肌肉电刺激）设备共同的技术基础。本文从神经电生理与电路工程两个视角，系统梳理家用 EMS 美容仪的波形类型、电参数分区与硬件实现约束：双相对称/不对称电荷平衡方波、Burst 簇脉冲、俄罗斯波、单相脉冲禁用边界、恒流闭环输出与 Ramp 缓升缓降等，均给出可追溯的标准与文献依据（YY 9706.210-2021、IEC 60601-2-10 及近十年 NMES 临床与工程文献），并明确区分消费美容仪与医用 NMES 设备的监管边界，不构成任何功效承诺。
关键词：NMES；EMS 波形；电荷平衡；双相脉冲；恒流刺激；FPC 电极；美容仪
一、基础定义：EMS（NMES）、TENS、微电流的边界区分
EMS 在中文语境中常与 NMES 混用。严格地说，NMES（Neuromuscular Electrical Stimulation）指用电流经皮兴奋运动神经、引起骨骼肌收缩的干预方式[7]；EMS 是消费品与美容行业对同一技术路线的习惯叫法。与之相邻的 TENS（经皮神经电刺激）以感觉神经为目标、镇痛导向；微电流则为 μA 级连续波，作用于细胞层面，不引起肌肉收缩。三类刺激的核心差异在于"目标神经与电流量级"：EMS 的目标是让肌肉有节律地收缩起来[7][9]。图 1 给出三类刺激的波形与定位对比。

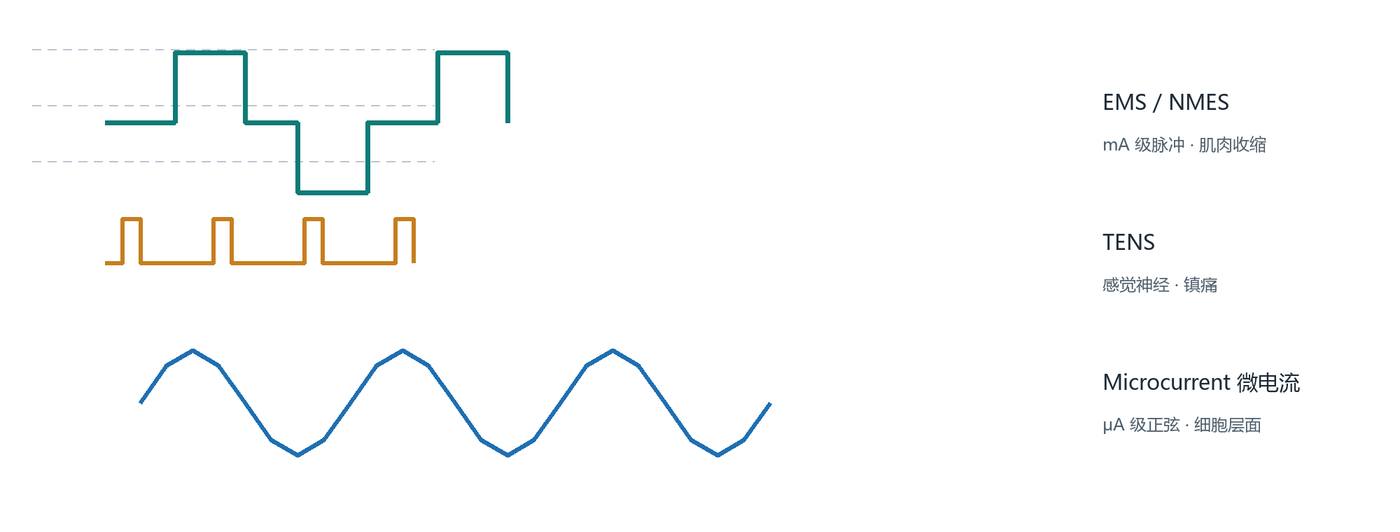

图 1 三类经皮电刺激的波形与定位对比（示意图，非示波器实测；依据文献 [7][9] 整理）
二、主流 EMS 波形类型、原理与适用场景（循证依据）
家用 EMS 面罩与美容仪常见的波形可归纳为六类。下文按"波形定义—参数区间—适用场景—电路含义"的结构展开；所列量化参数均为可配置起点，实际出厂值应结合电极面积、皮肤阻抗与目标人群标定。
1. 双相对称方波（面部 EMS 面罩首选波形）
双相对称方波由等幅、等宽、极性相反的正负脉冲组成，一个周期内正负电荷量相等、净电荷趋近于零，可抑制电极—皮肤界面的直流极化与电解，是皮肤表面刺激中安全性最好的基线波形之一[1][9]。典型参数起点：脉宽 100–400 μs，频率 20–50 Hz，相位间隔数十微秒。该波形用 H 桥电路即可输出，实现简单、体感强度线性，适合面罩多通道均匀刺激。见图 2。

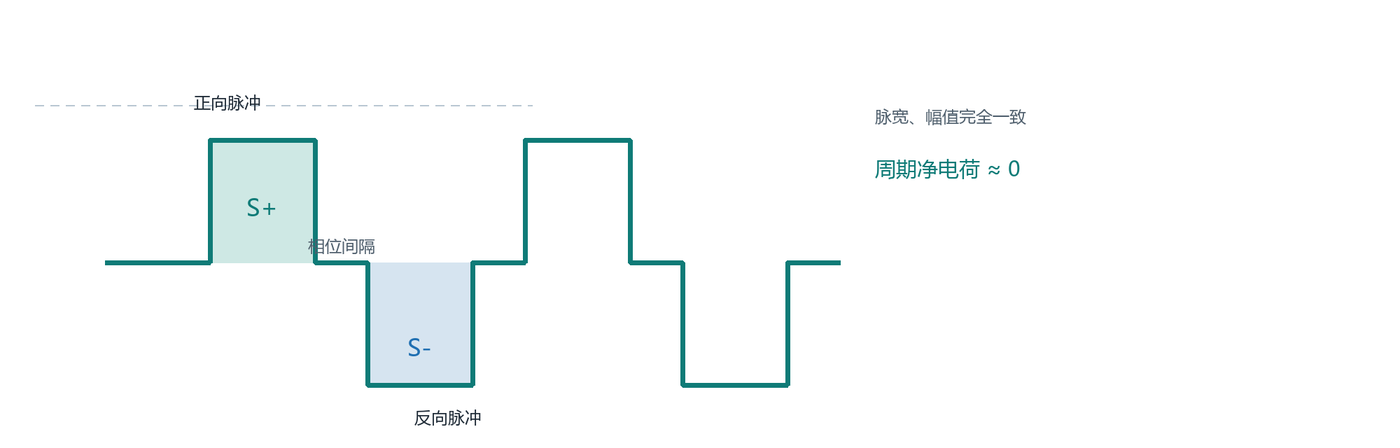

图 2 双相对称电荷平衡方波：正负脉冲幅值、脉宽一致，周期净电荷约等于零（示意图；依据文献 [1][9] 整理）
2. 双相不对称电荷平衡方波（揉捏／动态模式）
不对称双相波的正负脉冲幅值、脉宽不等，但通过"窄而高＋宽而低"的组合使两相电荷面积相等，在维持净电荷平衡的同时改变电流密度分布与神经募集次序，可产生更"深"或更"揉捏"的体感[5][8]。典型参数起点：正相脉宽 100–200 μs、幅值较高；负相脉宽为其 1–4 倍、幅值较低（如 1:4 幅值比[5]）。实现上需在恒流输出级叠加可控相位时序与电流编程。见图 3。

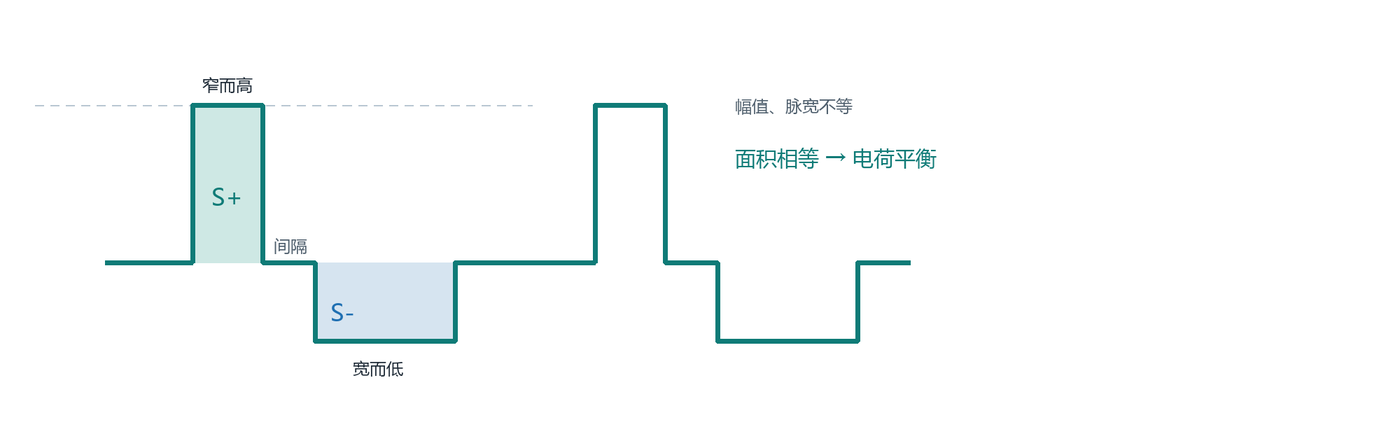

图 3 双相不对称电荷平衡方波：两相幅值、脉宽不等但电荷面积相等（示意图；依据文献 [5][8] 整理）
3. Burst 簇脉冲调制波形（间歇按摩模式）
Burst 波以"脉冲簇＋静默间隔"的时序结构出现：簇内为较高频率的载波（如 50–100 Hz），簇重复频率较低（如 5–10 Hz），形成一紧一松的节律，体感接近敲击或揉捏。簇内频率与占空比直接影响肌肉疲劳与舒适度[3]。该模式常用于"间歇按摩／唤醒"档位，由固件定时器实现时序调制即可，硬件波形链无需改变。见图 4。

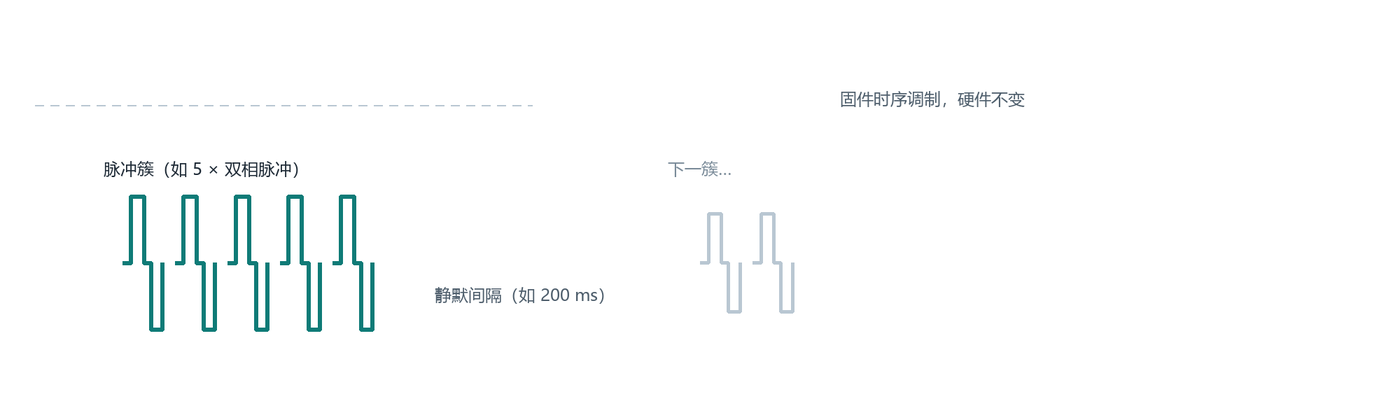

图 4 Burst 簇脉冲：高频脉冲簇加静默间隔的调制结构（示意图；依据文献 [3] 整理）
4. 单相脉冲（面部美容仪禁用）
单相脉冲只有单一极性，电荷只增不减，直流分量持续累积，会引发电极—皮肤界面的电解反应，造成刺痛、发红甚至灼伤，是面部及任何经皮刺激设备都应规避的波形[8][9]。IEC 60601-2-10／YY 9706.210 对输出直流分量与脉冲参数偏差有强制约束（详见第三部分）[8][9]。任何宣称 EMS 的家用面罩若输出单相波形，都不符合该技术路线的基本安全设计逻辑。见图 5。

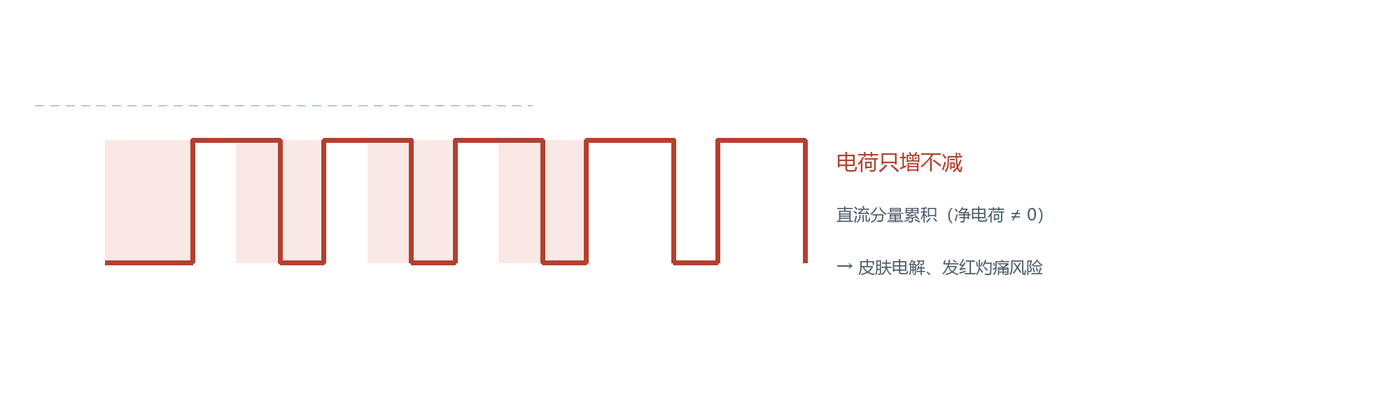

图 5 单相脉冲：净电荷不为零、直流分量累积，面部经皮刺激禁用（示意图；依据文献 [8][9] 整理）
5. 俄罗斯波（Russian Current，院线塑形为主，极少用于面部）
俄罗斯波以 2500 Hz 中频载波承载约 50 Hz 的 burst 包络，因中频穿透阻抗更低、单位时间可注入更多电荷，是经典的塑形／增肌刺激方案[7]。其优点是浅表痛觉刺激弱、体感深；代价是电路需产生中频载波并做包络调制，成本与功耗更高。面部 EMS 面罩受电极面积与体感限制通常不采用，而在腿部塑形仪等大电极面积产品中常见。见图 6。

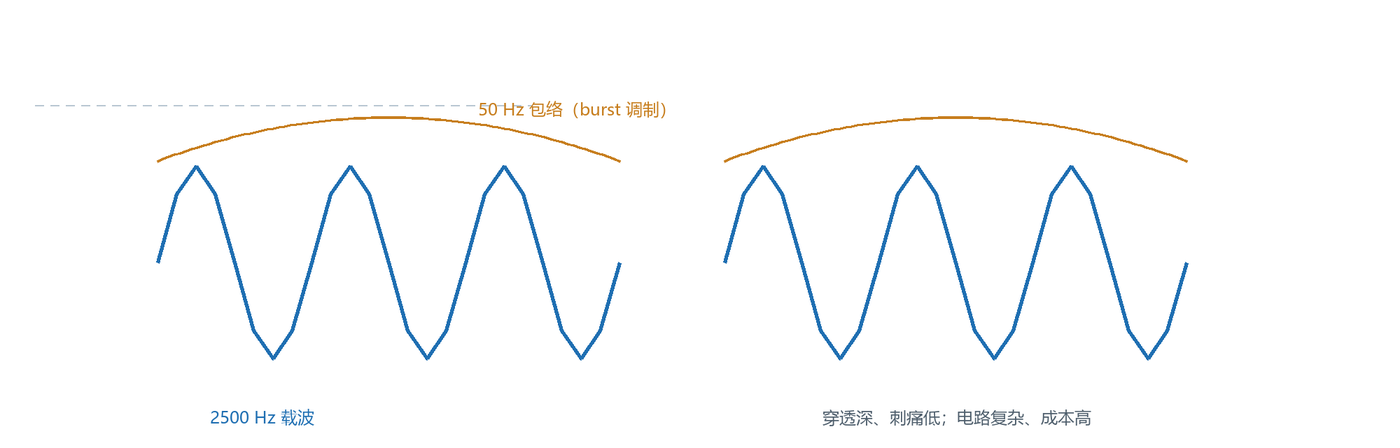

图 6 俄罗斯波：2500 Hz 载波叠加约 50 Hz burst 包络（示意图；依据文献 [7] 整理）
6. 三角斜坡波与微电流正弦（舒缓模式／细胞层面）
三角／斜坡波沿线性上升下降，dv/dt 平缓，动作电位去极化速度慢，单位刺激强度下不适感低，适合"舒缓／放松"档位。微电流正弦（μA 级）不属于 EMS 范畴：其电流远低于运动阈值，主要用于导入导出类护肤宣称场景（功效边界见第八节），工程上二者输出级与安全要求不同[7]。见图 7。

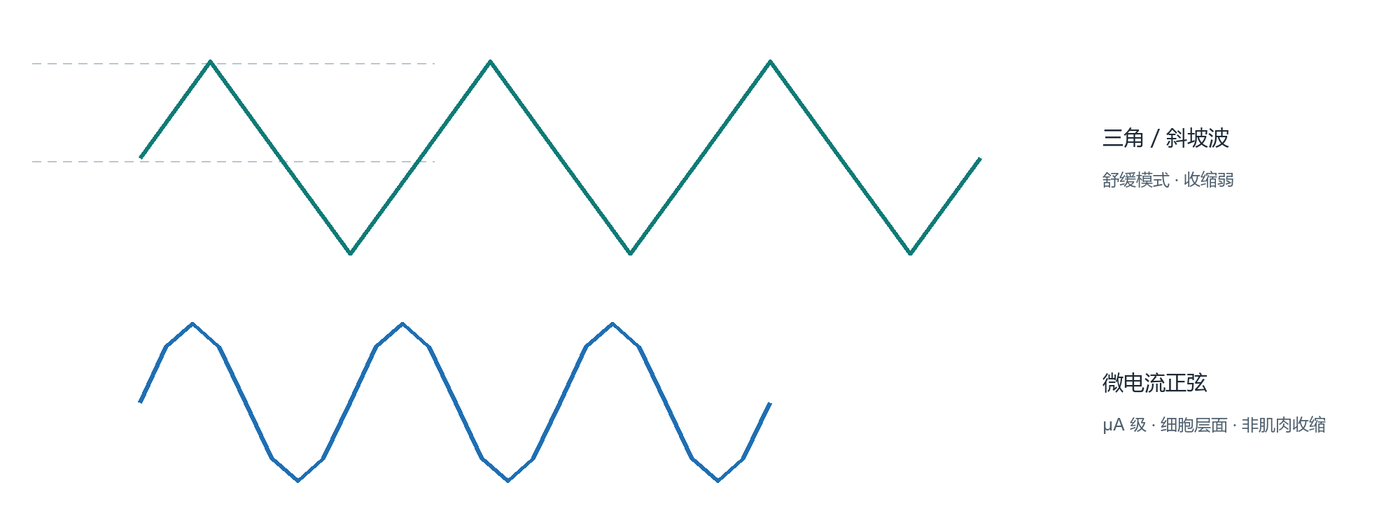

图 7 三角斜坡波（舒缓档）与微电流正弦（μA 级）对比（示意图；依据文献 [7] 整理）
三、核心电参数的生理学意义与电路设计约束
1. 刺激频率与脉宽分区
频率决定收缩的节律感：低频（1–10 Hz）表现为单次抽动与循环促进；中频（20–50 Hz）可形成平稳强直收缩，是面部紧致体感的核心区间；过高频率（大于 100 Hz）易引起肌肉疲劳与刺痛，且临床价值有限[3][4][7]。脉宽与电流幅值共同决定每脉冲电荷：恒定电流下脉宽越宽、每脉冲电荷越大，达到运动阈值所需强度越低。标准层面，IEC 60601-2-10 条款 201.12.1.102 规定脉冲参数（脉宽、频率、幅值，含直流分量）的偏差不得超过 ±20%[9][8]。图 8 给出频率分区示意。

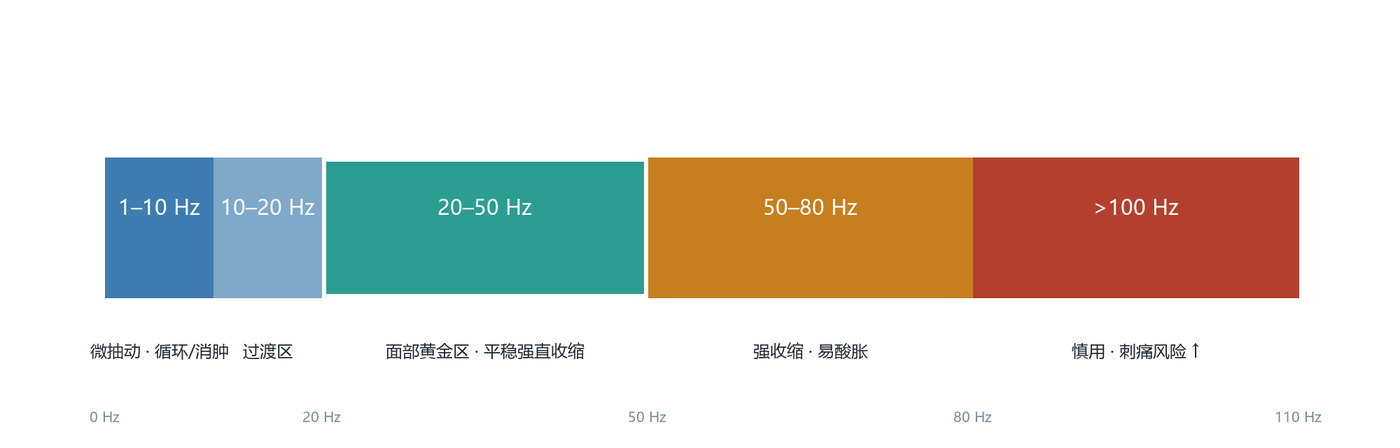

图 8 刺激频率分区与典型体感（示意图；依据文献 [3][7] 整理；IEC 60601-2-10 条款 201.12.1.102 规定脉冲参数偏差不超过 ±20%）
2. 恒流 vs 恒压输出（FPC 面罩的重中之重）
皮肤阻抗随出汗、贴附压力、电极材质在数百欧至数千欧间大幅波动[2][6]。恒压输出时，阻抗升高会导致电流跌落、刺激强度漂移；恒流闭环则通过反馈维持设定电流，保证体感一致，同时要求输出级具备足够的顺服电压（compliance voltage，通常不低于 ±60 V，便携科研设备可做到 ±150 V[6]），才能在最大阻抗下仍输出目标电流。这正是 FPC 面罩"恒流源＋高顺服电压"架构的由来。见图 9。

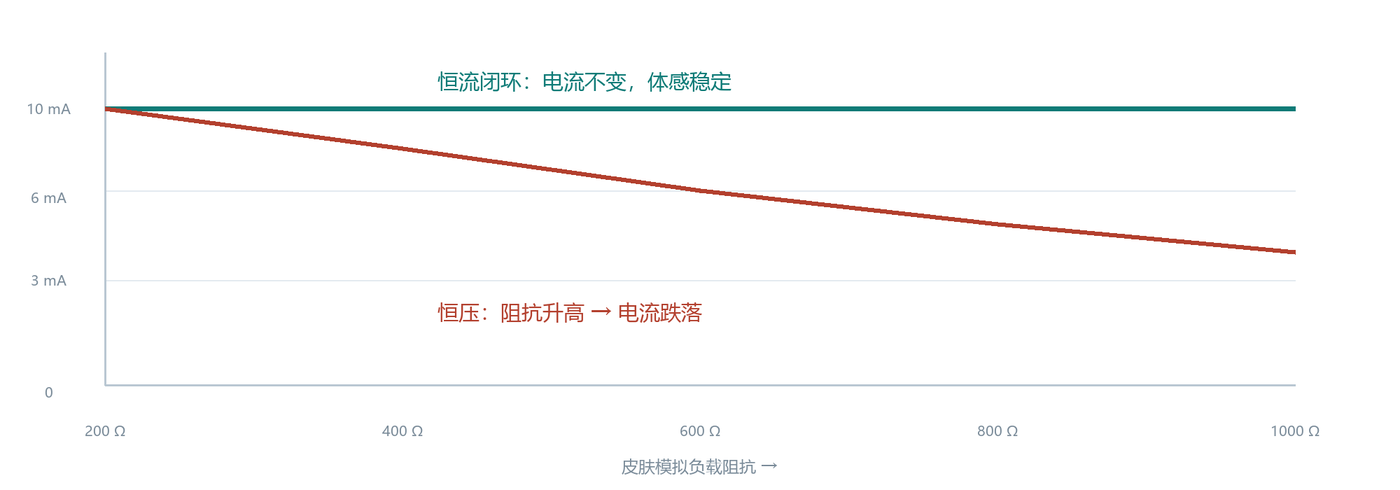

图 9 恒流闭环与恒压输出对比：恒流电流恒定，恒压随阻抗升高而跌落（示意图；依据文献 [2][6] 整理）
3. Ramp 缓升缓降与输出保护
刺激启动或停止瞬间若电流阶跃过快，会产生明显刺痛与肌肉骤缩。工程上普遍在启动阶段按 1–3 秒线性或分段线性爬坡（Ramp-Up），停止阶段同样缓降（Ramp-Down），由软件定时器逐级刷新电流设定值实现。此外，输出级需具备短路保护、开路检测与过流限制，确保电极脱开或金属异物短路时不损坏主机、不产生危险输出[8][9]。
四、面向 FPC 柔性电极面罩的工程落地难点
FPC 面罩将电极、走线与主控柔性集成，主要难点有四：其一，走线电阻与电极—皮肤接触阻抗叠加后显著抬高负载，需按最差阻抗校核恒流源的顺服电压与功耗[2]；其二，弯折区走线对高频载波（如俄罗斯波）的寄生电容与串扰敏感，需做阻抗与串扰仿真；其三，多通道电极间需保证电流均流与串扰抑制，否则会出现局部刺痛、局部无感；其四，接触不良时需开路保护与用户提示。图 10 对比陡沿与 RC 缓沿的边沿形态，说明输出级滤波（如 RC 整形）对体感舒适度的直接影响。

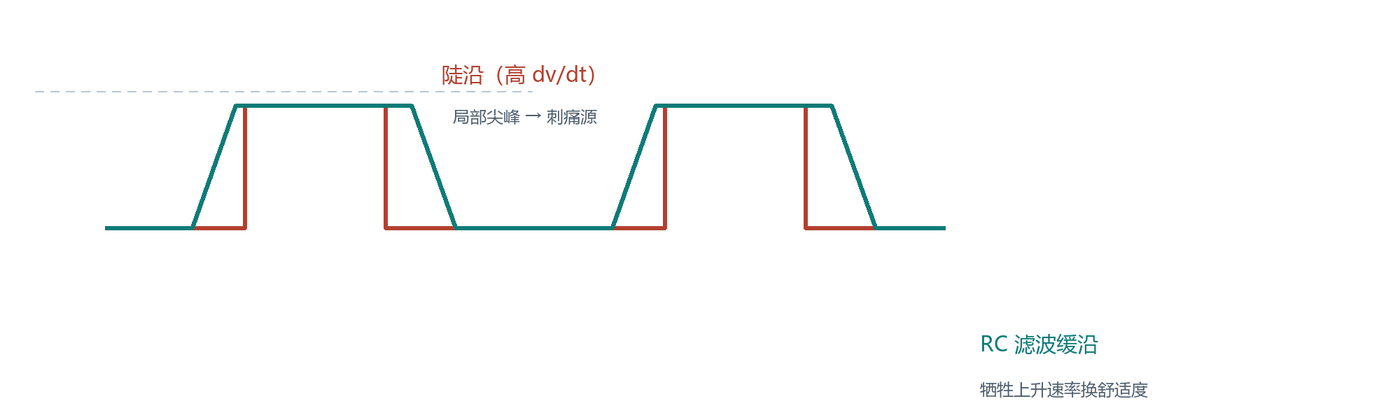

图 10 陡沿与 RC 缓沿边沿对比：陡沿局部电流密度高、易刺痛（示意图；依据文献 [2][9] 整理）
五、家用 EMS 波形模式组合参考
表 1 给出常见模式、波形与参数起点及定位，供产品定义与算法调试参考。
| 模式 | 典型波形与参数（示意） | 定位与说明 |
|---|---|---|
| 紧致提拉 | 双相对称方波；20–50 Hz；脉宽 100–400 μs；恒流输出 | 主档位；平稳强直收缩 |
| 揉捏按摩 | 双相不对称电荷平衡方波；30–50 Hz；相位幅值比约 1:2–1:4 | 深度体感；动态模式 |
| 间歇唤醒 | Burst 簇；簇内 50–100 Hz，簇频 5–10 Hz | 一松一紧的节律感 |
| 舒缓放松 | 三角斜坡波；10–30 Hz；输出沿缓升缓降 | 低刺痛；放松档 |
| 微电流导入 | μA 级正弦波（非 EMS） | 护肤宣称场景；功效边界见第八节 |
注：表中参数为可配置起点，非医学处方；出厂需结合电极面积、皮肤阻抗与目标人群标定，并满足 YY 9706.210-2021 的强制要求[3][8][9]。
六、总结与研发对接要点
EMS 美容仪的本质，是把"经皮电刺激诱发肌肉收缩"这一成熟机理，以安全、一致、可量产的方式装进 FPC 面罩。研发对接建议：（1）将电荷平衡双相输出与恒流闭环设为架构底线；（2）按 IEC 60601-2-10／YY 9706.210 校验脉冲参数误差（±20%）与直流分量；（3）波形模式由固件时序调制实现，硬件一次成型、软件持续迭代；（4）所有功效宣称须回到受控临床证据，不做超范围承诺（见第八节）。
七、风险与禁忌提示
以下人群应禁用或慎用 EMS 美容仪：体内植入电子设备（如心脏起搏器）、癫痫病史、妊娠期、眼周及颈动脉窦等敏感区域、皮肤破损或炎症部位[9]。使用时电极与皮肤需保持良好贴附，避免金属饰品接触电极区域；若出现明显刺痛、发红不退或异常收缩，应立即停止。消费美容仪属于按品类监管的电子产品／医疗器械边界内产品，不同国家或地区分类不同（例如美国 FDA 对部分经皮电刺激器经 510(k) 通道按 Class II 管理[10]）；该类设备不适用于医疗诊断、治疗或康复目的。
八、证据局限与功效边界说明
需要明确：（1）本文所述机理与参数来自标准与公开文献，属于技术原理科普，不是对任何产品有效的证明；（2）NMES 领域大量研究规模小、周期短，部分由产业界资助，存在发表偏倚[3][4]，长期经皮电刺激的安全性证据仍在积累[3]；（3）"EMS 美容仪可除皱／抗衰"等宣称目前缺乏高质量、多中心、长期随访的临床证据，消费者与研发方宜将 EMS 定位为"肌肉训练／体感增强"类功能，而非医学治疗手段；（4）本文不构成任何医疗建议，亦不代表任何产品获得功效注册。
九、术语词典
| 术语 | 释义 |
|---|---|
| NMES | 神经肌肉电刺激：经皮电流兴奋运动神经，引起肌肉收缩 |
| EMS | 电肌肉刺激：NMES 机理在消费美容领域的习惯叫法 |
| TENS | 经皮神经电刺激：以感觉神经为目标、镇痛导向 |
| 双相脉冲 | 由正负两相组成的脉冲，可对称或不对称 |
| 电荷平衡 | 一个周期内正负电荷量相等，净电荷约等于零 |
| Burst 簇 | 高频脉冲簇加静默间隔的调制结构 |
| 恒流输出 | 闭环维持设定电流，不随负载阻抗漂移 |
| 顺服电压 | 恒流源可输出的最高电压，决定可驱动的最大负载阻抗 |
| Ramp | 输出强度按设定时间缓升缓降的过渡曲线 |
参考文献
- InStim: Design and development of a low-cost biphasic charge-balanced functional electric stimulator and its clinical validation. Healthcare Technology Letters, 2015. DOI: 10.1049/htl.2015.0001. https://pmc.ncbi.nlm.nih.gov/articles/PMC4625831/
- Comfort, consistency, and efficiency of garments with textile electrodes versus hydrogel electrodes for neuromuscular electrical stimulation in a randomized crossover trial. Scientific Reports, 2025;15:6869. DOI: 10.1038/s41598-025-91452-8. https://pmc.ncbi.nlm.nih.gov/articles/PMC11865617/
- Safety of long-term electrical peripheral nerve stimulation: review of the state of the art. Journal of NeuroEngineering and Rehabilitation, 2019;16:111. DOI: 10.1186/s12984-018-0474-8. https://jneuroengrehab.biomedcentral.com/articles/10.1186/s12984-018-0474-8
- Mechanism of Action of Peripheral Nerve Stimulation for Chronic Pain: A Narrative Review. International Journal of Molecular Sciences, 2023;24(5):4540. DOI: 10.3390/ijms24054540. https://pmc.ncbi.nlm.nih.gov/articles/PMC10003676/
- A portable neurostimulator circuit with anodic bias enhances stimulation injection capacity. Journal of Neural Engineering, 2022;19(5):055010. DOI: 10.1088/1741-2552/ac8fb6. https://pmc.ncbi.nlm.nih.gov/articles/PMC9573774/
- A portable, programmable, multichannel stimulator with high compliance voltage for noninvasive neural stimulation of motor and sensory nerves in humans. PubMed: PMID 36859464. https://pubmed.ncbi.nlm.nih.gov/36859464/
- Electrical Stimulation of Muscle: Electrophysiology and Rehabilitation. Physiology (Bethesda), 2019. DOI: 10.1152/physiol.00015.2019. https://pubmed.ncbi.nlm.nih.gov/31799910/
- 医用电气设备 第2-10部分：神经和肌肉刺激器的基本安全和基本性能专用要求（YY 9706.210-2021）。国家药品监督管理局，2021 年发布、2023 年实施，现行有效。https://www.cmde.org.cn/hbpdf/YY9706.210-2021.pdf
- IEC 60601-2-10:2012+AMD1:2016+AMD2:2023, Medical electrical equipment — Part 2-10: Particular requirements for the basic safety and essential performance of nerve and muscle stimulators. IEC, Geneva. https://webstore.iec.ch/preview/info_iec60601-2-10%7Bed2.2%7Db.pdf
- FDA 510(k) Premarket Notification K183674: Electronic Pulse Stimulator（经皮电刺激器 Class II 监管示例）。U.S. FDA. https://www.accessdata.fda.gov/cdrh_docs/pdf18/K183674.pdf
常见问题 FAQ
Q EMS美容仪为什么必须用电荷平衡的双相波形？
双相对称方波在一个周期内正负电荷量相等、净电荷趋近于零，可抑制电极—皮肤界面的直流极化与电解；单相脉冲电荷只增不减、直流分量持续累积，会引发电解反应造成刺痛发红甚至灼伤，是面部经皮刺激应规避的波形。IEC 60601-2-10／YY 9706.210 对输出直流分量与脉冲参数偏差有强制约束。
Q 家用EMS美容仪的频率和脉宽一般怎么选？
面部紧致体感的核心频率区间为20–50Hz，可形成平稳强直收缩；1–10Hz为单次抽动，大于100Hz易疲劳与刺痛。脉宽常见100–400μs，与电流幅值共同决定每脉冲电荷。IEC 60601-2-10条款201.12.1.102规定脉宽、频率、幅值（含直流分量）偏差不得超过±20%。
Q EMS美容面罩为什么要恒流输出而不是恒压？
皮肤阻抗随出汗、贴附压力、电极材质在数百欧至数千欧间波动，恒压输出时阻抗升高电流跌落、体感漂移；恒流闭环通过反馈维持设定电流保证体感一致，同时输出级需具备足够顺服电压（通常不低于±60V，便携科研设备可做到±150V）以驱动最大阻抗负载。
Q 俄罗斯波（Russian Current）适合面部EMS美容仪吗？
俄罗斯波以2500Hz中频载波承载约50Hz burst包络，穿透阻抗更低、体感深，是经典的塑形增肌方案，但电路需中频载波与包络调制、成本功耗更高；面部面罩受电极面积与体感限制通常不采用，多见于腿部塑形等大电极面积产品。
