过去五年，家用与专业级医美健康仪器市场迎来爆发式增长。从纹绣工作室的精密纹眉设备，到消费者手中的纳米微晶导入仪、水光枪、EMS微电流光子护肤仪，再到院线级的嫩肤光疗祛斑设备，品类的快速扩张背后，是医美设备PCBA方案开发能力的系统性升级。对于这些看似差异巨大的产品，其控制板在能量精准控制、温度安全反馈、人机交互与合规认证上，有着高度共通的技术底座。

本文将以纹身纹绣纹唇植发医美pcba电路板方案开发、纳米微晶导入仪pcba电路板方案开发、水光枪导入仪pcba电路板方案、EMS微电流光子护肤美白pcba电路板方案开发以及嫩肤光疗祛斑pcba电路板方案开发五类典型产品为主线，系统拆解其方案设计的核心模块、关键器件选型与量产验证要点，为品牌方与研发团队提供一份可落地的技术参考。

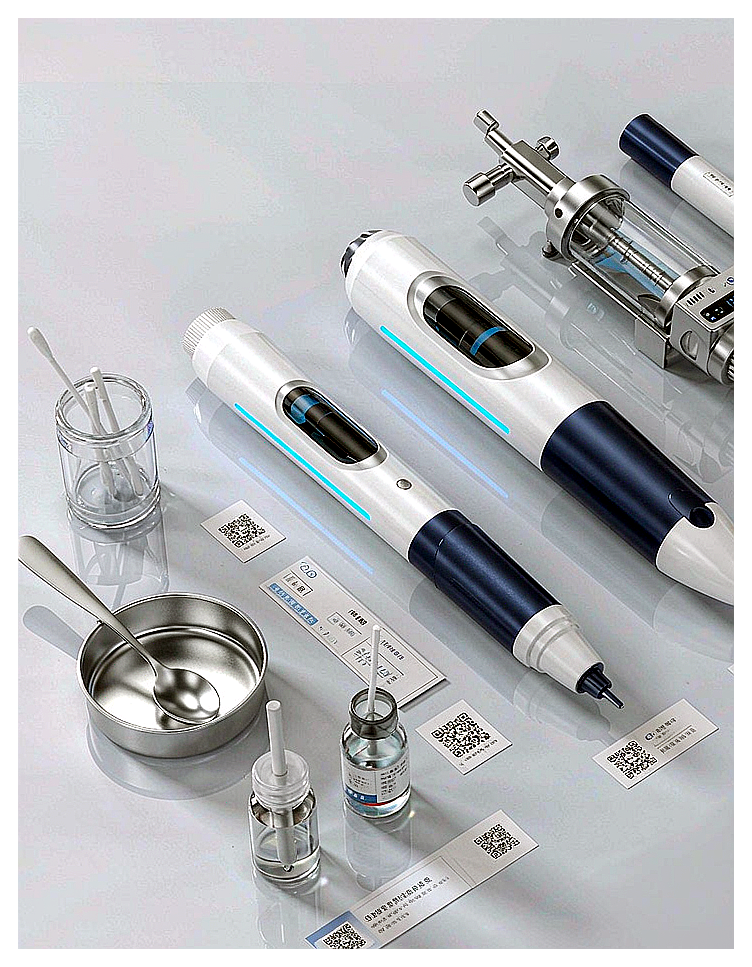

纹身纹绣纹唇植发医美设备PCBA控制方案概念图

一、医美仪器的共性技术底座

尽管产品形态各异，但绝大多数医美健康仪器的pcba电路板方案都围绕四个核心子系统展开：MCU主控单元、能量输出与驱动电路、温度/电流传感反馈、以及人机交互与供电管理。下表归纳了五类产品的技术参数共性：

产品类型 核心能量形式 典型MCU 关键安全机制
纹绣/植发设备 BLDC电机精密驱动 STM32G4 / MM32SPIN 过载保护、转速闭环
纳米微晶导入仪 微针振动 + 离子导入 GD32E23 / HC32 接触检测、定时关断
水光枪导入仪 负压 + 精准推送 STM32F0 / N32 液位检测、压力限幅
EMS光子护肤仪 微电流 + LED光疗 GD32F3 / APM32 电流限幅、光强分级
嫩肤光疗祛斑仪 强脉冲光/IPL + 制冷 STM32F4 + CPLD 闪光能量校准、皮肤接触互锁

从表中可以看出，医美pcba电路板方案开发的难点不在于单一器件的性能，而在于多子系统协同下的稳定性与安全性——这恰恰是专业方案公司与通用模块最大的差异所在。

二、纹身纹绣纹唇植发医美：精密电机控制是核心

在纹身纹绣纹唇植发医美pcba电路板方案开发中，最核心的部件是驱动针头的高频电机。无论是纹眉的笔式设备，还是植发用的提取笔，都要求电机在极小体积内实现高转速、低振动与恒定出针深度。我们通常采用无刷直流电机（BLDC）配合FOC矢量控制，通过电流环闭环将转速波动控制在±50RPM以内。

  • 出针深度一致性：通过MCU对电机行程进行PWM占空比映射，实现0.1mm级深度可调；
  • 无线便携：采用18650或聚合物锂电池，配合无线充电接收端，提升设备防水等级；
  • 静音体验：FOC算法抑制转矩脉动，使工作噪音低于45dB(A)，接近专业院所设备水准；
  • 脚踏/体感联动：部分植发设备需与脚踏开关联动，控制板需具备低延迟外部中断响应。
工程经验：纹绣类设备对出针频率的稳定性极其敏感。我们曾在样机阶段发现，电池电压从4.2V降至3.4V时，开环方波驱动的转速跌落超过12%。改用带母线电压前馈的FOC后，全电压段转速偏差收敛至3%以内。

三、纳米微晶导入仪与水光枪：皮肤接触安全的双重保障

3.1 纳米微晶导入仪pcba方案开发要点

纳米微晶导入仪pcba电路板方案开发的关键在于"有效导入"与"安全可控"的平衡。微晶头通过高频微振动打开皮肤通道，同时配合离子导入（Galvanic）提升精华渗透率。控制板需要：

  • 对微晶头的接触状态进行实时检测，未贴合皮肤时自动断电，避免空载损耗与误触；
  • 离子导入电流严格限制在医用安全阈值（通常≤1mA/cm²）内，并通过DAC精确调节；
  • 具备定时自动关断与人机交互提示，防止单次使用过长。

3.2 水光枪导入仪pcba电路板方案

在水光枪导入仪pcba电路板方案中，系统通过负压吸附将皮肤轻轻提起，再以精密步进电机或微型气泵将精华液定量推送至真皮层。其控制板难点在于负压与推送的同步控制：

  • 压力传感器（如MPXV系列）实时反馈负压值，MCU据此调节气泵占空比，维持稳定吸附；
  • 液位检测采用红外或电容式传感，药液耗尽时立即停机并报警；
  • 推送深度与剂量可分级设定，满足不同部位（面颊、眼周、颈部）的差异化需求。

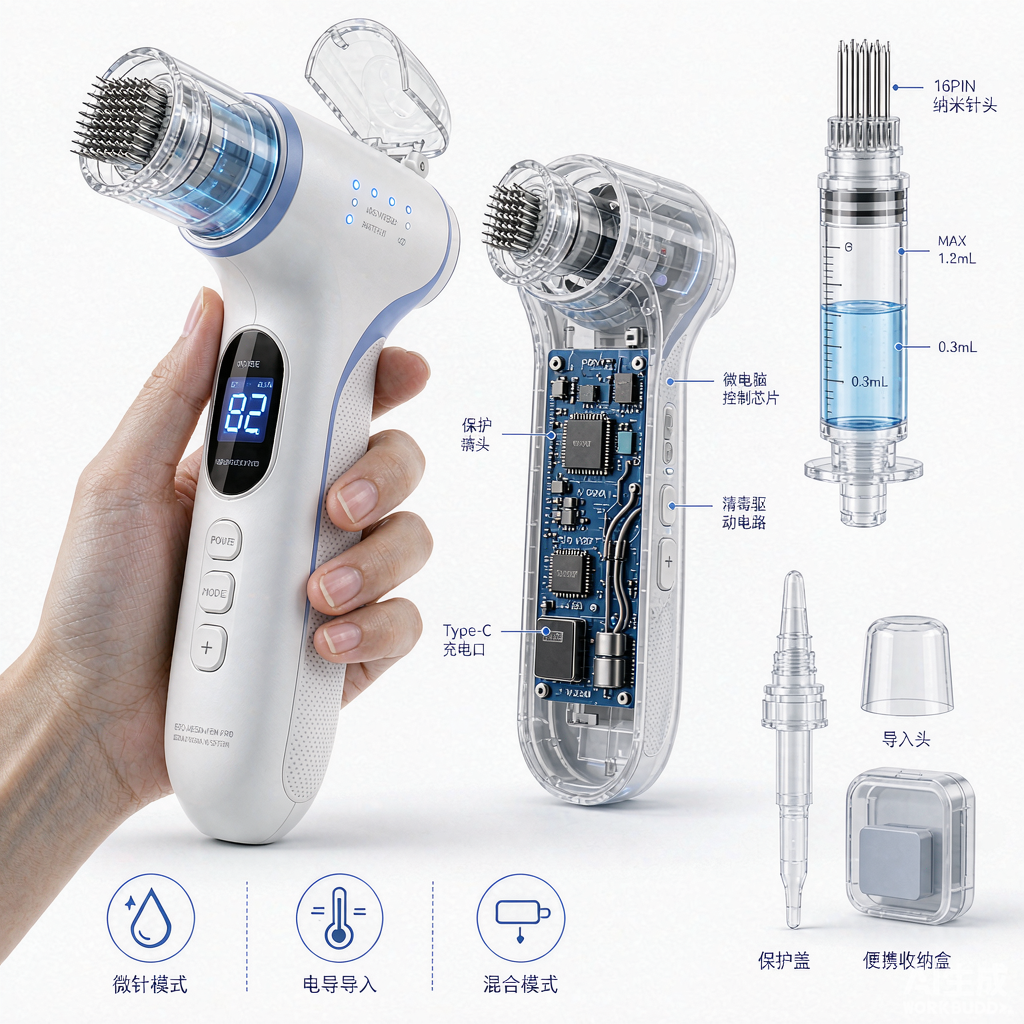

纳米微晶导入仪与水光枪导入仪PCBA控制板概念图

四、EMS微电流光子护肤美白：能量分级与光疗协同

EMS微电流光子护肤美白pcba电路板方案开发融合了两类能量：EMS微电流用于肌肉提拉与促进血液循环，LED光子（红光/蓝光/黄光）用于美白、抗敏与控油。方案的复杂性在于两套能量系统的分时复用与协同控制。

  • EMS微电流通道：采用H桥驱动，输出频率1–100Hz可调，电流峰值通过运放采样闭环限幅，确保安全；
  • LED光子通道：多颗大功率LED恒流驱动，配合NTC温度反馈，光强随皮肤温升自动降档；
  • 模式协同：控制板固件内置多种护理模式（提拉、美白、舒缓），通过按键或App切换，对应不同的电流/光强组合曲线。
设计提醒：EMS与光子同时工作时，PCB需注意模拟地（AGND）与功率地（PGND）的单点连接，否则微电流采样极易受LED开关噪声污染，导致体感刺痛。

五、嫩肤光疗祛斑：高能脉冲下的安全互锁

嫩肤光疗祛斑pcba电路板方案开发面对的是能量等级最高的医美场景——强脉冲光（IPL）或激光。控制板必须解决"高能量输出"与"绝对安全"之间的矛盾：

  • 闪光能量校准：每次放电前通过采样电容电压计算实际能量，补偿器件老化带来的偏差；
  • 皮肤接触互锁：两枚电极同时贴合皮肤才允许放电，杜绝误照射；
  • 同步制冷：出光瞬间启动TEC半导体制冷片，降低表皮温度，减轻痛感与热损伤；
  • 计数与寿命管理：记录闪光次数，临近灯管寿命时提示更换，保障院线连续运营。

这类设备通常需要取得二类医疗器械注册，pcba电路板方案从立项起就要预留完整的电气安全隔离、漏电流监测与故障自检逻辑，而非后期补丁式修改。

六、量产落地的测试与合规

从医美设备pcba方案开发到批量交付，测试与合规是不可逾越的环节。我们建议品牌方在方案阶段即明确以下验证清单：

验证项目 参考标准 目的
电气安全 GB 9706.1 / IEC 60601 漏电流、耐压、爬电距离
EMC YY 0505 / CISPR 11 电磁兼容，避免干扰其他设备
生物相容 ISO 10993 接触皮肤部件的材质安全
老化可靠性 72h满载 + 温湿度循环 长期运行稳定性

七、总结

医美健康仪器的pcba电路板方案开发，本质上是在"效果、安全、成本、体积"四元约束中寻找最优解。无论是纹身纹绣纹唇植发医美pcba电路板方案开发，还是纳米微晶导入仪pcba电路板方案开发、水光枪导入仪pcba电路板方案、EMS微电流光子护肤美白pcba电路板方案开发、嫩肤光疗祛斑pcba电路板方案开发，其技术内核都是"以MCU为大脑、以传感反馈为神经、以安全互锁为底线"的系统工程。

明徽智能科技在医美健康护理设备PCBA方案开发领域已交付大量量产项目。如果你的团队正在评估上述任一品类的方案选型，或遇到电机控制、能量安全、合规认证等具体难题，欢迎查看我们的医美个护方案案例或联系我们进行技术交流。
