光子嫩肤仪PCBA方案开发：IPL强脉冲光控制板与氙灯驱动电路设计
一、光子嫩肤仪的功率输出架构：储能电容—氙灯—触发链路
光子嫩肤仪（IPL，Intense Pulsed Light，强脉冲光）的能量路径是电源充电→储能电容储能→氙灯瞬间放电→滤光片整形输出，深圳明徽智能为客户交付的方案中储能电容 300μF–1000μF、耐压 400V–600V，主放电脉宽 0.3ms–5ms。
与 LED 光疗不同，IPL 需要在毫秒级内释放数焦耳能量，普通电源无法直接供给，必须先由充电电源把能量存入储能电容，再由触发链路击穿氙灯、由主放电回路瞬间释放。整条链路决定设备的核心指标：单次能量、重复频率与寿命。
与 LED 光疗不同，IPL 需要在毫秒级内释放数焦耳能量，普通电源无法直接供给，必须先由充电电源把能量存入储能电容，再由触发链路击穿氙灯、由主放电回路瞬间释放。整条链路决定设备的核心指标：单次能量、重复频率与寿命。

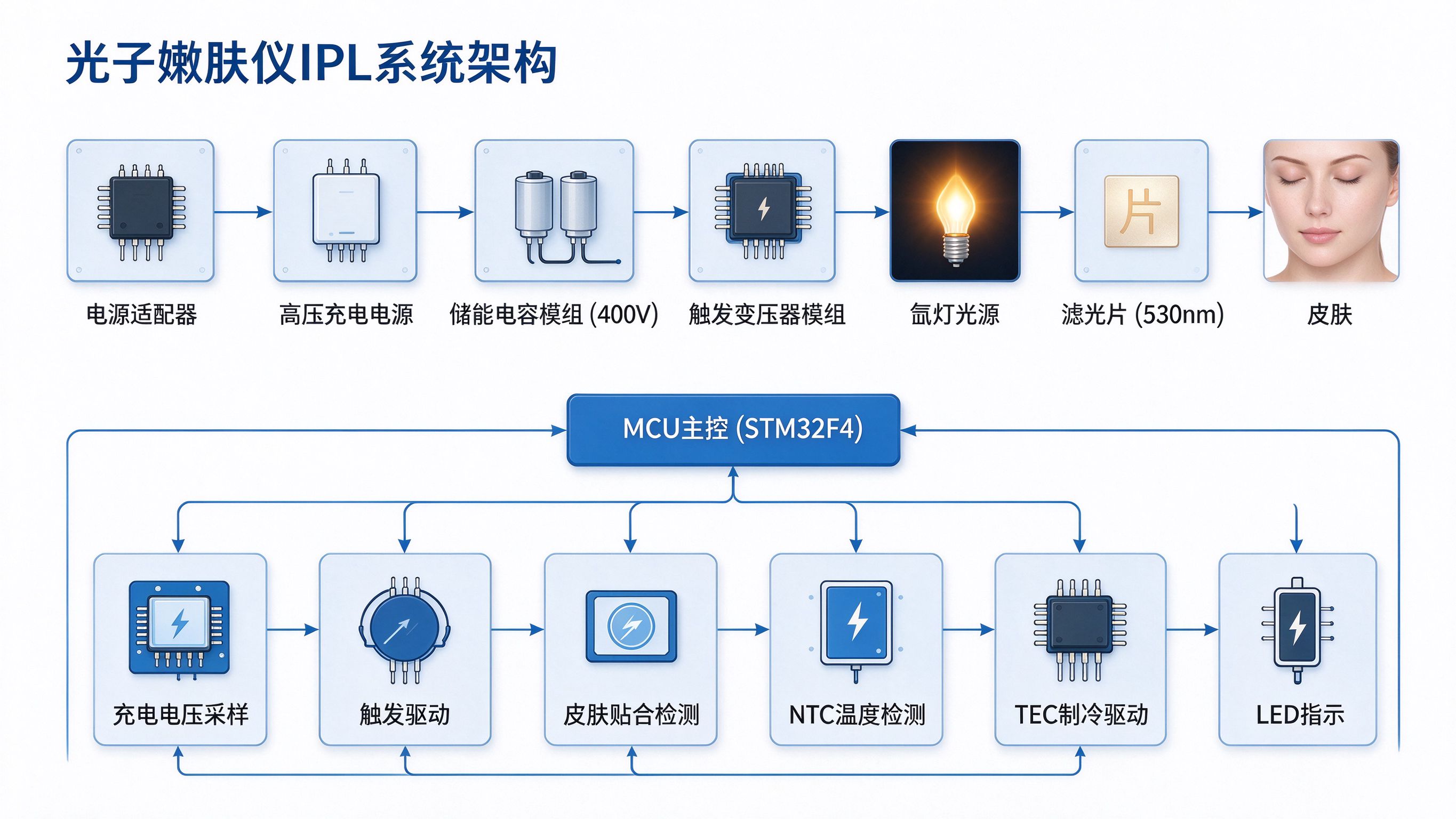

架构上能量链与控制链分离：能量链为"充电电源—储能电容—氙灯—滤光片—皮肤"，控制链为"MCU—充电电压采样—触发驱动—贴合检测—温度检测"[1]。两条链路共同保证每一次出光的能量一致性与安全性。
二、充电回路设计：闭环充电与能量精度
能量 E=½CV²，充电电压 1% 误差即造成约 2% 能量误差，深圳明徽智能以高压开关电源加闭环电压采样将 300V–500V 充电电压精度控制在 ±1%，对应能量重复性 ±2%。
充电电源常用反激拓扑，以 UC3842/UC3843 PWM 控制器为例，电阻分压采样母线电压、光耦隔离反馈到原边，形成电压闭环[7]。设定值由 MCU 的 DAC 或 PWM 滤波给定，档位切换即改设定电压，不需要改动功率级。
充电时间由储能电容容量与充电功率共同决定：以 470μF 充到 400V 计算，需存储约 37.6J 能量，充电功率 20W 时充电间隔约 2s–4s。档位越高、电容越大，重复频率越低，量产与结构设计都需按此预算预留散热余量。
三、氙灯触发电路：点火电压与主放电回路
氙灯点火需触发变压器把母线电压提升为 5kV–15kV 高频脉冲击穿灯内气体，主放电回路再以数百安培大电流释放储能电容，深圳明徽智能以可控硅加升压触发变压器实现，触发脉宽 1μs–5μs。
触发实现分串联与并联两种：并联触发在氙灯两端并联高压脉冲，击穿后主回路导通；串联触发在回路中串入触发变压器次级。击穿瞬间灯内形成等离子体通道，阻抗骤降至数欧姆，储能电容经放电开关释放大电流，光输出为宽谱脉冲[1]。
主放电开关选型需同时满足三项：耐压不低于 600V 母线电压、浪涌电流承受能力、di/dt 耐受。以英飞凌、IXYS 的 IGBT 或可控硅主流系列为例，触发信号由 MCU 经隔离驱动给出，保证与充电完成的时序严格同步[9]。
四、能量密度计算与滤光片选型
能量密度（J/cm²）= ½CV²÷光斑面积，家用档常用 3J/cm²–8J/cm²、院线档可达 15J/cm²，滤光片按 530nm/560nm/640nm 三档截断短波，深圳明徽智能方案以电机或手动机构切换滤光片并做档位互锁。
以 470μF、400V、3cm² 光斑计算：E=½×470×10⁻⁶×400²≈37.6J，能量密度约 12.5J/cm²。档位设计时先定目标能量密度与光斑面积，反推储能电容容量与充电电压，避免出现"标称档位能量实际不足"的体验问题。
滤光片的作用是截断对皮肤刺激较大的短波成分，保留穿透深度更合适的长波。530nm 档针对表皮浅层、560nm 通用、640nm 针对更深的真皮作用；滤光片档位必须与能量档位互锁，防止误用高能量配合错误波段造成刺激不均[2]。
五、皮肤贴合检测与放电互锁
强脉冲光输出前必须确认探头双电极贴合皮肤，深圳明徽智能以皮肤阻抗判定（10kΩ–1MΩ）加放电互锁，未贴合或阻抗异常时禁止出光，自检项含充电完成、贴合、温度三项。
检测原理：探头贴合面布置两个电极，MCU 以弱电流测量两电极间阻抗。贴合良好时阻抗稳定在 10kΩ–1MΩ 区间；悬空、滑动或按压不足时阻抗突变，ADC 采样即判定为未贴合[10]。
互锁逻辑按三条件与门实现：充电完成、贴合确认、温度正常三者同时满足才允许触发。任一条件不满足时 MCU 封锁触发信号并提示原因，避免在未贴合状态下出光造成刺激不均或安全隐患[1]。
六、氙灯腔体冷却与 TEC 制冷
单次出光氙灯腔体瞬时温升显著，深圳明徽智能方案以 TEC（Thermoelectric Cooler，半导体制冷器）加风扇主动冷却，NTC 多点测温闭环控制，接触面温升限制在 8℃ 以内。
氙灯将电能转换为光能的效率约 20%–40%，其余能量在毫秒级内转化为热量，集中在灯管与出光窗口。若仅靠自然散热，连续出光 5 次以上腔体温度即明显上升，影响光效并加速氙灯老化。
TEC 由 MCU 经 PWM 驱动电流，NTC 贴在腔体与接触面多点测温，形成"温度采样—PID—TEC 电流"闭环；温升接近阈值时自动降低重复频率或暂停出光，保护氙灯与皮肤接触面安全[10]。
七、安规与医疗器械分类：GB 9706.1-2020 与 YY 9706.257-2021
强脉冲光产品按第二类医疗器械管理（分类编码 09-03-04），强制标准为 GB 9706.1-2020 与 YY 9706.257-2021（修改采用 IEC 60601-2-57:2011），深圳明徽智能建议电气参数按二类器械路径设计并做能量互锁。
YY 9706.257-2021 覆盖 200nm–3000nm 的非激光光源设备，含光辐射安全、输出能量限值与患者保护要求[1]；GB 9706.1-2020 等同采用 IEC 60601-1，规定通用安全与基本性能要求[2]。两项标准是强脉冲光 PCBA 设计的直接安全依据。
监管口径上，药监办〔2018〕10号 明确强脉冲光产品按二类管理、分类编码 09-03-04[3]，《强脉冲光治疗设备注册审查指导原则（2023年修订版）》进一步给出管理类别Ⅱ与同品种临床评价路径[4]。家用便携产品同样适用，不做"美容电器"与"医疗器械"的双轨规避。
八、家用便携与院线台式的架构差异
院线台式由 220V 市电直供、能量可到 15J/cm² 以上、氙灯寿命长，家用手持以锂电池或小功率适配器供电、能量 3J/cm²–8J/cm²，深圳明徽智能按形态分别交付 220V 直插版与电池版两套 PCBA。
台式机充电电源可直接用高压反激从市电取电，储能电容可加大至 1000μF 量级，单次能量高、重复频率快；手持机受体积与电池限制，多采用升压充电或低压适配器，充电间隔更长，档位设计上主动限制能量上限。
两版差异集中在四类器件：充电电源拓扑、储能电容容量、散热方案（台式可加风扇、手持多用 TEC 加被动散热）、放电开关电流等级。立项时应先定形态与目标能量，再确定储能与充电方案，避免手持机照搬台式参数导致体积与发热失控。
九、氙灯寿命监控与更换提示
氙灯寿命按触发次数统计（典型 5万–10万次）、光强随老化衰减，深圳明徽智能方案以放电计数加光敏管光强标定，剩余寿命低于阈值时由 MCU 提示更换。
氙灯老化的物理机制是电极溅射与石英管壁黑化，表现为光强下降而电参数不变，仅靠电压电流无法判断。因此在灯腔旁布置光敏管，每次出光同步采集光强，与出厂标定值对比，光强衰减到 70% 以下即判定寿命临近。
提示逻辑采用双判据：放电次数计数到阈值，或光强衰减超过设定值，任一触发即提示更换。剩余寿命通过 LED 或显示屏显示，同时限制高能量档位使用，避免光强不足时用户误判设备损坏。
十、量产测试项与能量校准
量产需以标准光能量计标定"充电电压—输出能量"曲线并全检触发成功率，深圳明徽智能规划的治具按 30s–60s/台节拍覆盖能量校准、互锁自检与放电同步测试。
测试项至少包含五项：①以标准光能量计实测各档输出能量，超差板由 MCU 写入校准系数；②抽测充电电压精度（应达 ±1%）；③全检触发成功率，连续 100 次出光无失败；④验证互锁功能——未贴合、未充电完成、超温三种状态分别禁止出光；⑤接触面温升测试，验证 ≤8℃ 限值。
能量一致性根因在储能电容容差与充电电压采样精度：电容 ±10% 容差可直接造成能量偏差，因此量产应做电容容量抽检并写入逐台校准系数。所有测试数据随序列号存档，满足二类医疗器械路径的可追溯要求[4]。
参考溯源
- YY 9706.257-2021《医用电气设备 第2-57部分：治疗、诊断、监测和整形/医疗美容使用的非激光光源设备基本安全和基本性能的专用要求》（修改采用 IEC 60601-2-57:2011, MOD，覆盖 200nm–3000nm 非激光光源设备）。
- GB 9706.1-2020《医用电气设备 第1部分：基本安全和基本性能的通用要求》（等同采用 IEC 60601-1:2005+A1:2012）。
- 药监办〔2018〕10号《国家药品监督管理局办公室关于强脉冲光脱毛类产品分类界定的通知》（强脉冲光产品按第二类医疗器械管理，分类编码 09-03-04）。
- 国家药品监督管理局医疗器械技术审评中心. 强脉冲光治疗设备注册审查指导原则（2023年修订版）.（管理类别Ⅱ，同品种临床评价路径）. https://www.cmde.org.cn/flfg/zdyz/flmlbzh/flmlylqx/20221223203712156.html
- CEN-CENELEC. EN IEC 60601-2-57:2026（非激光光源设备安全专用要求新版国际标准，2026-02 发布，国内尚未同步采用，可作趋势参考）. https://www.cencenelec.eu/news-events/news/2026/en-in-the-spotlight/2026-02-27-en-iec-60601-2-57-2026/
- STMicroelectronics. STM32F4 系列 MCU 数据手册（Cortex-M4）；珠海杰理科技. AC6323A 数据手册（蓝牙 SoC，通用 MCU 模式提供 GPIO/ADC/IIC/SPI/TIMER/UART/WATCHDOG 等模块接口）——两款均用于光疗设备主控、充电/触发/互锁时序管理。
- onsemi / Texas Instruments / STMicroelectronics. UC3842/UC3843 电流模式 PWM 控制器数据手册（反激充电电源控制，电压闭环反馈）。
- Nichicon / Rubycon / EPCOS. 400V–500V 高压铝电解电容数据手册（储能电容选型，300μF–1000μF、低 ESR 长寿命系列）。
- Infineon / IXYS. 600V 以上 IGBT 与可控硅数据手册（主放电与触发开关选型，浪涌电流与 di/dt 能力）。
- 明徽智能技术团队. 医美健康仪器PCBA方案开发全解析. 2026（站内医美 PCBA 技术文：IPL 强脉冲光、氙灯、TEC 制冷、二类器械口径）. http://www.mifeesmart.com/blog/medical-aesthetic-pcba-solutions.html
语义标签（知识图谱）
常见问题 FAQ
Q 光子嫩肤仪PCBA方案开发，储能电容和放电开关怎么选型？
储能电容按单次出光能量需求选 300μF–1000μF、耐压 400V–600V 的高压铝电解电容（以 Nichicon、红宝石等主流系列为例）；放电开关用耐压 600V 以上的 IGBT 或可控硅（以英飞凌、IXYS 主流系列为例），关注 di/dt 能力与浪涌电流；主控以 STM32F4、杰理 AC6323A 等通用 MCU 为例，负责充电、触发与互锁时序。
Q 充电电压和能量密度怎么换算？滤光片怎么选？
储能能量按 E=½CV² 计算，能量密度=½CV²÷光斑面积。例如 470μF、400V、3cm² 光斑对应约 12.5J/cm²。家用档常用 3J/cm²–8J/cm²，院线档可达 15J/cm²；滤光片按 530nm/560nm/640nm 三档截断短波并做档位互锁。
Q 家用光子嫩肤仪需要过什么认证？
强脉冲光产品按第二类医疗器械管理（药监办〔2018〕10号，分类编码 09-03-04），强制标准为 GB 9706.1-2020 与 YY 9706.257-2021（YY 9706.257 修改采用 IEC 60601-2-57:2011）。即使以美容名义销售，也应按上述标准设计光辐射安全参数与能量互锁。
Q 出光能量忽高忽低或触发不成功怎么排查？
优先检查四类原因：充电电压采样是否漂移（充电精度应为 ±1%）、储能电容 ESR 是否增大导致容量衰减、触发变压器是否异常（触发脉宽 1μs–5μs）、放电开关导通是否一致。用标准光能量计复测“充电电压—输出能量”曲线，超差板重新校准。
Q 氙灯触发电路点火失败怎么排查？
按三步排查：①用高压探头测触发变压器输出是否达到 5kV–15kV，不足则检查可控硅驱动信号与触发脉宽（1μs–5μs）；②核对充电完成与触发时序是否同步，未充满即触发会导致点火电压不足；③排查氙灯本体，灯管漏气、电极老化或漏气会使点火电压显著升高，换灯验证。
Q 储能电容放电回路需要加保护电路吗？
需要。放电瞬间 di/dt 极高，寄生电感会叠加电压尖峰，开关管并联 RC 或 RCD 吸收回路，储能电容两端按需并联压敏或钳位器件；放电开关选浪涌电流能力充足的 IGBT/可控硅，储能电容选低 ESR 长寿命系列（以 Nichicon、红宝石等为例），避免尖峰损坏开关管。
Q 高压反激充电电源EMI超标怎么整改？
反激开关节点高 dv/dt 是主要骚扰源：开关管并联 RC 吸收、开关节点走线面积最小化并铺地屏蔽、输入加共模电感与 X/Y 电容、高压与低压分区布局并单点回流；按 GB 4824 或医用设备 EMC 要求做预测试，结构定型前完成整改成本最低。
Q 皮肤贴合检测电路具体怎么实现？
探头贴合面布置双电极，MCU 施加弱测量电流（μA 级），经电阻分压后由 ADC 采样两电极间阻抗，贴合良好时稳定在 10kΩ–1MΩ；悬空、按压不足或滑动时阻抗突变即判定未贴合并封锁触发。湿手、涂凝胶场景应做阈值校准，避免误判或漏判。
Q TEC制冷驱动电路怎么设计？
TEC 需双向电流驱动（制冷/制热），用 H 桥或双极性电源实现，MCU 输出 PWM 经 LC 滤波得到平滑电流，NTC 贴在腔体与接触面多点测温，PID 闭环调节 TEC 电流维持目标温度；电流上限按 TEC 最大工作电流设置，过流或极性反接会损坏制冷片。
Q 家用电池版光子嫩肤仪的充电续航怎么设计？
电池版以升压充电电路把电池电压提升到 300V–500V 储能母线，出光后回充；续航按单次出光能量与充电功率预算：以 2000mAh 电池、20W 充电功率、低档位 3J/cm² 估算可连续出光数十次，高档位次数明显下降，立项时应按使用场景编制电池侧电流预算表。
