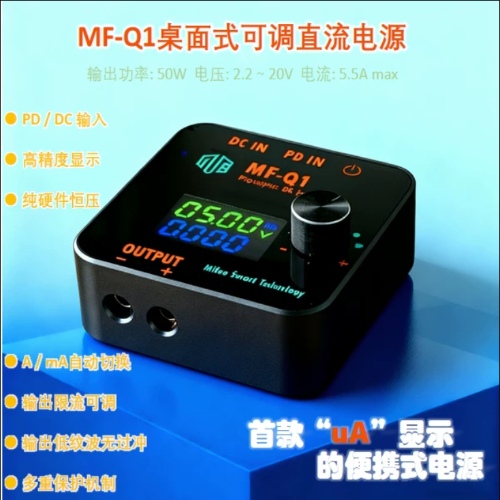

MF-Q1 桌面式可调电源

产品概述

MF-Q1是一款高精度降压式桌面可调直流电源，采用先进的数字控制技术和优质元器件，提供稳定可靠的直流电源输出。支持PD3.0、QC等多种快充协议输入，配备1.4寸双色VA LCD显示屏，操作简便，精度高达0.1%，适用于电子研发、产品测试、教学实验、设备维修等多种场景。

技术参数指标

一、产品基础规格

产品定位	高精度降压式桌面可调直流电源

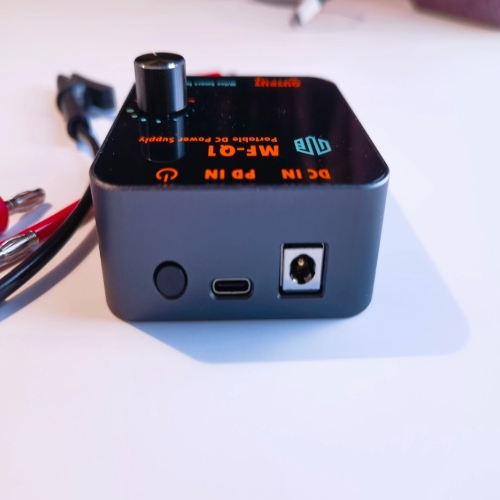

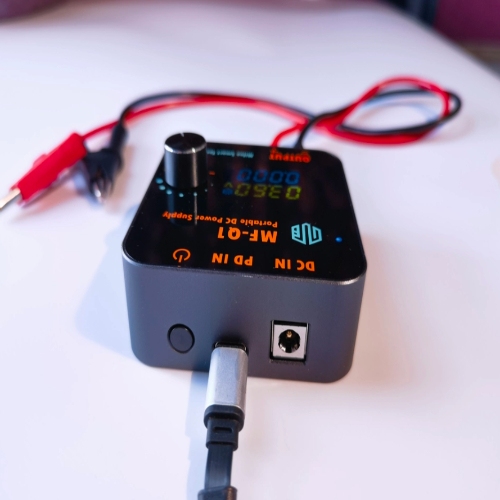

输入接口	Type-C PD、DC007 双接口（不可同时供电，二选一）

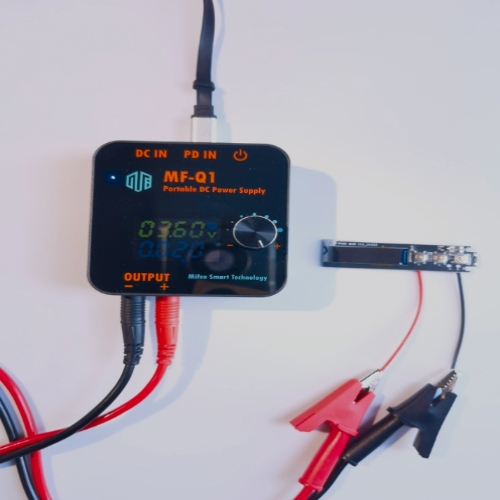

输出接口	4.0mm 香蕉头端子（负极、正极）
操控部件	1个开关机按键 + 1个旋钮编码器 + 1.4寸双色VA LCD显示屏
支持协议	PD3.0、SDP、CDP、DCP、QC快充协议
推荐供电	DC适配器24V3.5A；PD充电器/移动电源65W以上（20V3A）
输入功率要求	输出功率需65W以上

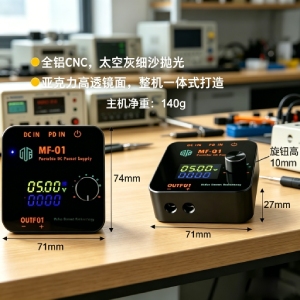

外形尺寸	74mm × 71mm × 37mm
整机重量	140g
工作温度	0 ~ 45℃
工作湿度	0~75% RH

二、核心电气技术指标（常温25℃实验室测试）

1. 输入参数

输入电压	DC 5.0~24V
输入电流	1A~5A
最高耐压	输入供电最高不超24.5V DC
输入纹波建议	≤100mV

2. 输出参数

输出电压范围	2.2~20V DC
输出最大电流	5.5A 限流可调
极限输出功率	50W Max
拓扑类型	降压式（输出电压始终低于输入电压）

3. 精度与分辨率

设定精度
电压设定	0.1% ± 5mV
回读精度
输出电压	0.1% ± 10mV
输出电流 A 档	0.1% ± 3mA
输出电流 mA 档	0.2% ± 3μA
分辨率
电压设定	10mV
输出电压回读	0.01V
输出电流 A 档	0.001A
输出电流 mA 档	0.001mA

4. 调整率

电源调整率	电压 0.05%±5mV；电流 0.1%±3mA
负载调整率	电压 0.05%±5mV；电流 0.1%±3mA

5. 纹波、噪声与温度系数

电压纹波噪声	≤25mVrms，典型值 50mV
电压温度系数	200ppm
电流温度系数	200ppm

6. 效率与功耗

满载效率	95%（20V×2.7A@12V 4.24A）
空载功耗	0.6W（20V 输入条件下）

7. 显示屏参数

规格	1.4 寸双色 VA 屏
视角方向	6:00

应用场景

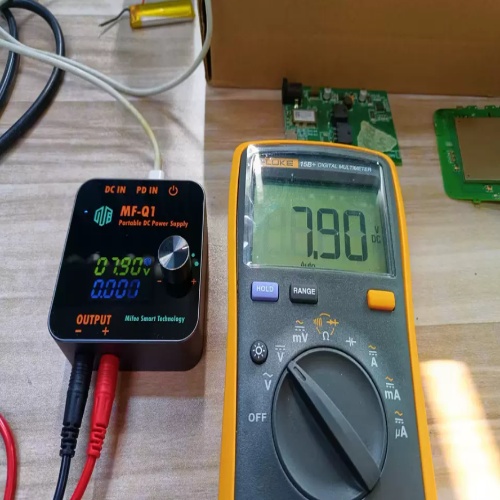

• 电子研发测试：为电路板、模块、传感器等提供精确可调的直流电源，支持各种电压电流需求
• 产品性能测试：测试电子产品在不同电压电流条件下的工作状态和性能表现
• 教学实验：高校、职校电子实验教学，帮助学生理解电源特性和电路原理
• 设备维修：维修手机、平板、笔记本等电子设备时提供稳定的测试电源

使用注意事项

• 输入电压不得超过24.5V DC，避免损坏设备
• 输出电压始终低于输入电压（降压式拓扑），请合理选择输入电源
• 使用时请确保输入功率满足输出功率需求（建议65W以上）
• 限流保护触发后，请减轻负载后再使用，设备会自动恢复
• 工作环境温度0~45℃，湿度0~75% RH，避免高温高湿环境
• 长期不用时请断开电源，保持设备干燥清洁
