ZigBee模块PCBA方案开发：从模块选型、低功耗设计到量产

2026-09-20 明徽技术团队浏览 1 次

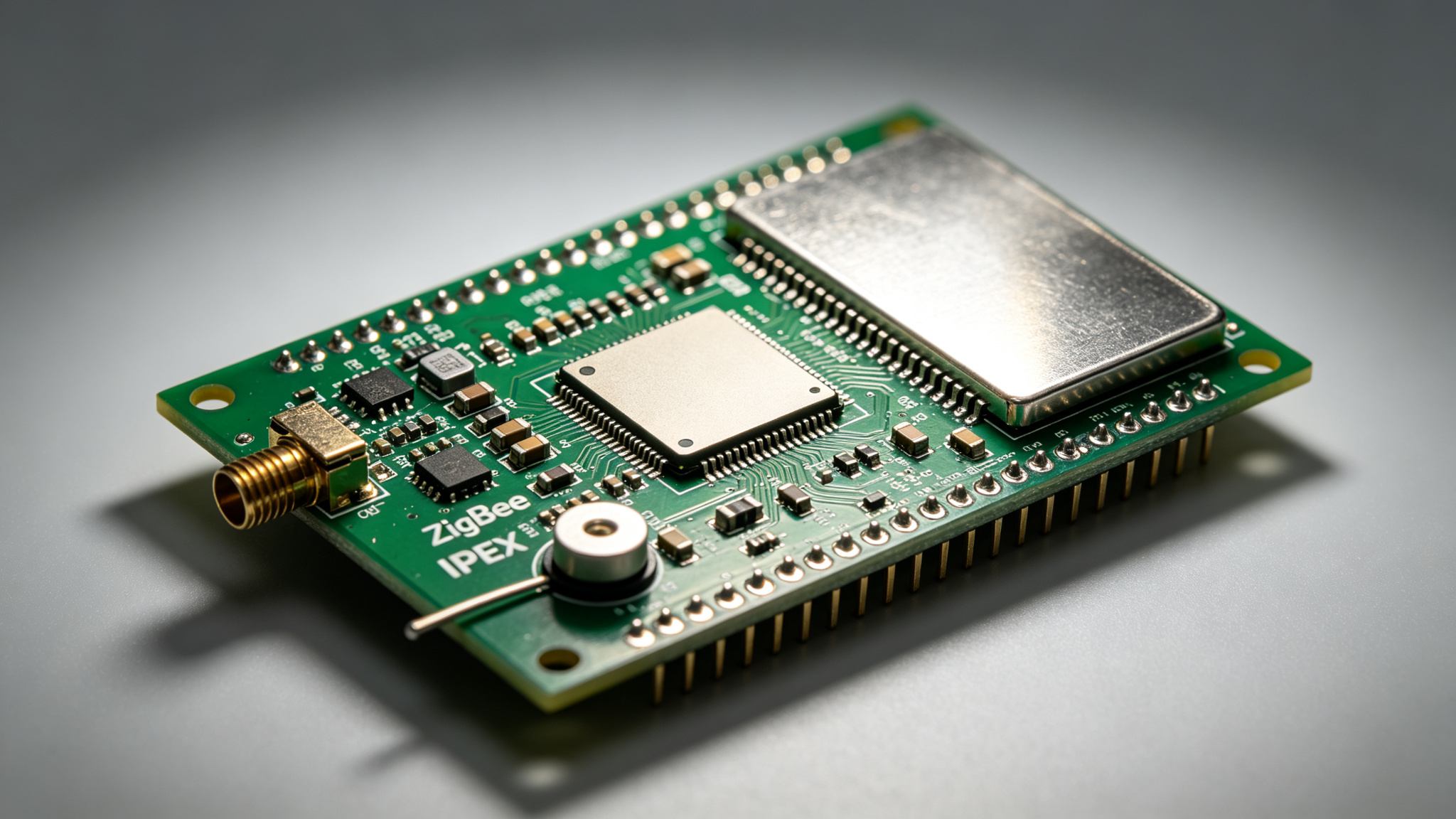

ZigBee PCBA方案全屋智能

在全屋智能这条赛道上，ZigBee 至今没有被 WiFi 或 BLE 彻底替代，原因只有一个：当家里同时出现门磁、人体感应、温湿度、烟雾报警、灯控开关、窗帘电机等几十上百个节点，且其中一半靠电池供电时，自组网、自修复、低功耗这三件事必须同时成立——这正是 ZigBee 3.0 的设计原点。小米米家生态链的绝大多数传感器、Aqara、绿米等品牌的全屋智能方案，底层都跑在 ZigBee 之上。

但把 ZigBee 做成量产产品，坑不在协议本身，而在工程细节：选哪种模块、天线怎么画、待机电流怎么压到 μA 级、整机带壳后通信距离掉多少、产线上如何保证一致性。本文基于明徽智能科技在智能家居控制板项目中的量产经验，把这套 ZigBee 模块 PCBA 的开发方法拆开讲清楚。通信协议之间怎么选，我们在《WiFi、蓝牙、ZigBee如何选》一文中做过横向对比，本文专注 ZigBee 落地。

一、先明确架构：单芯片 SoC 还是「模块 + 应用 MCU」

很多工程师第一步就走错：直接拿一颗 CC2530 或 EFR32 当主 MCU，把业务逻辑、传感器采样、按键显示全压上去。这在原理上可行，但量产时问题集中爆发——协议栈升级要改自己的代码、模块换批次要重新联调、射频一致性没人兜底。

工程上成熟的 ZigBee 产品分为两条路线：

1.1 路线 A：ZigBee SoC 单芯片方案

CC2530、CC2652、EFR32 这类芯片本身集成了 2.4GHz 射频和 MCU 内核，ZigBee 协议栈（TI Z-Stack、Silicon Labs Gecko SDK）直接跑在芯片上，应用代码也在同一颗芯片。优点是 BOM 最省、体积小；缺点是协议栈与应用耦合，开发门槛高，对团队的嵌入式和 RF 功底要求高。适合量大、产品形态固定、有自研射频能力的头部方案商。

1.2 路线 B：ZigBee 透传模块 + 应用 MCU（量产推荐）

把经过 ZigBee 联盟认证的透传模块（CC2530/CC2652/EFR32 方案模块）当「无线黑盒」：模块内固化协议栈，负责入网、组网、数据收发；应用主控 MCU 通过 UART 与模块交互，用 AT 指令或约定的数据帧完成上下行通信。模块厂商负责射频校准、协议维护和入网认证，应用团队只专注产品逻辑——传感器采样、按键、显示、继电器/电机驱动。

                    为什么量产选路线 B：协议栈不用自己维护，模块换型不影响业务代码，射频一致性由模块厂兜底，应用 MCU 可以自由选择成本最优的通用芯片。明徽在智能家居控制板项目中，普遍采用「ZigBee 透传模块 + MF1124 应用主控」的架构，这也是本文后续展开的主线。


二、ZigBee 模块/芯片选型：三家主流方案对比

目前国产市场上的 ZigBee 模块，射频方案主要来自三家：TI 的 CC2530 与 CC2652 系列、Silicon Labs 的 EFR32MG 系列。直接决定成本、功耗和生态兼容，选型表如下（价格为 2026 年批量参考价）：

方案	内核	协议栈	发射电流	深睡眠	模块批量价	典型定位
TI CC2530	增强型 8051	Z-Stack (ZigBee 3.0)	~29mA	~1μA	¥8-12	成本敏感的灯控、传感器，生态最成熟
TI CC2652P	Cortex-M3 + M0 双核	SimpleLink (ZigBee/Thread/Matter)	~7-9mA(内置PA)	~1μA	¥18-25	面向 Matter/Thread 生态的新品，集成 PA
Silicon Labs EFR32MG21/24	Cortex-M33	Gecko SDK (Zigbee 3.0)	~8-12mA(可选PA+LNA)	~1.4μA	¥15-28	远距离、大户型、工业级稳定性要求高

选型结论：成本优先、产品是灯控/门磁/温湿度等简单节点，CC2530 模块性价比最高，资料和模组商最丰富；新产品要面向 Matter 智能家居生态、希望一次投资兼容多协议，选 CC2652P；别墅、大平层、金属遮挡多、要求穿墙距离，选 EFR32MG24 带 PA+LNA 的高功率版本，发射功率可达 +20dBm。无论选哪家，都必须确认模块通过了 ZigBee 3.0 认证、并且声明与主流网关（米家、涂鸦、Aqara 等）的兼容性 Profile，否则做出来连不上用户家的网关，等于白做。

三、应用主控：MF1124 如何替代传统 STM32/HC32 方案

这里要先纠正一个常见误解：MF1124 不能直接跑 ZigBee 协议栈。它是一颗 C-Sky 32 位通用低功耗 MCU（规格书 Revision 2.6），内部没有 2.4GHz 射频收发器，不具备无线能力。它在 ZigBee 方案中的角色是本地应用主控——替代传统设计里 STM32L0、HC32 这类通用 MCU 所承担的业务逻辑工作。

根据 MF1124 数据手册，它的关键外设与 ZigBee 智能家居节点的需求高度吻合：

2.4V–5.5V 宽电压：3 节电池、市电整流后都能直接供电，省掉外围 LDO 选型；
最多 15 路 12 位 ADC：直接采集温湿度、电池电压、人体感应信号，无需外挂 ADC 芯片；
最多 16 路触摸按键：墙壁开关、遥控器不用外挂触摸 IC；
4×8 LED 扫描驱动：数码管/指示灯阵列直接扫描，省段码驱动；
4 个 120mA 大电流引脚：可直接驱动继电器线圈、LED 背光、小电机，少加三极管；
2×UART + 1×I2C：一路 UART 接 ZigBee 透传模块，I2C 接温湿度传感器或 EEPROM 存配置；
RUN / SLEEP / DEEP-SLEEP 三级功耗模式：配合低功耗设计压整机待机。

典型信号链是这样的：ZigBee 透传模块 ←UART→ MF1124 ←ADC/I2C→ 温湿度/人体感应/门磁传感器；MF1124 ←GPIO/PWM→ 继电器（灯控）、电机驱动（窗帘/推窗器）、LED 指示灯与本地按键。对比「STM32L0 + 外部触摸 IC + LED 驱动 IC + 多路 LDO」的传统设计，单颗 MF1124 把触摸、显示驱动、传感器采集、驱动能力都集成进去，BOM 成本和 PCB 面积都明显下降。之前做智能家居控制板方案时，这个架构已经在多个灯控与传感器项目中量产验证。

四、PCB 与天线设计：决定通信距离的硬功夫

ZigBee 工作在 2.4GHz ISM 频段，这是 Wi-Fi、蓝牙、微波炉、无线耳机共用的频段，天线和布局做不好，模块标称 100 米、实测隔墙 5 米就断。

4.1 PCB 天线的物理规则

如果用板载 PCB 天线（最常见、零成本），以下规则是硬性的：

净空区：天线下方的 PCB 正反两面、以及天线外围约 15mm 范围内，禁止铺铜、禁止走任何信号线、禁止放金属元件；
板边距离：天线伸出板边至少 5mm，四周不要有金属外壳或金属装饰件；
阻抗控制：RF 走线按 50Ω 微带线设计，线宽参考叠层计算，尽量短、少过孔，拐角走 45° 或圆弧，不要走直角；
π 型匹配电路预留：在 RF 走线和天线之间预留三个 0402 焊盘组成的 π 型网络（两个对地电容、一个串联电感），量产前用矢量网络分析仪实测 Smith 圆图，把驻波比 VSWR 调到 1.5 以内——调过和没调过的板，通信距离可以差到 3 倍。

4.2 屏蔽与电源

2.4GHz 射频对电源噪声极其敏感：RF 区域加金属屏蔽罩；给射频部分供电用低噪声 LDO，数字部分用 DCDC，模拟地与数字地单点连接；去耦电容紧贴芯片电源脚，走线短而宽。我们踩过的一个典型坑是：塑料外壳本身衰减小，但外壳上的金属按键、金属装饰圈会把 PCB 天线「包」起来，整机带壳测试时 RSSI 直接掉 10dB 以上——所有通信距离必须带最终外壳实测，不能只在裸板上测。

五、低功耗设计：整机待机压到 1μA 的工程方法

电池供电的 ZigBee 终端，「续航一年」是及格线。功耗预算必须在原理图阶段就算清楚，不能等样机回来再抓。

5.1 模块侧：用好终端设备（End Device）轮询

ZigBee 网络里只有终端设备可以深度休眠；路由器（Router）和协调器（Coordinator）必须常供电。终端设备大部分时间睡死，只在需要上报时醒来向父节点（路由器）轮询一次。我们把上报周期设为门磁类 5–10 秒、温湿度类 30–60 秒，模块深睡眠电流约 1μA 量级。

5.2 MCU 侧：MF1124 的三级功耗管理

DEEP-SLEEP 为主态：无事件时整机进 MF1124 深度睡眠，靠 RTC 定时唤醒（周期上报）或外部中断唤醒（门磁开合、按键按下）；
外设断电：传感器、指示灯、电平转换芯片通过 MOS 或 LDO 使能脚统一断电，不让它们在休眠时漏电；
采样只开一瞬间：温湿度传感器上电 → ADC/I2C 读一次（几十毫秒）→ 关电源 → 模块唤醒上报 → 再次睡眠；
发射是瞬态电流：ZigBee 发射峰值 20–30mA，但每次只有几毫秒，用 N6705C 直流电源分析仪抓电流曲线积分，而不是只看平均电流表。

续航测算示例：门磁传感器用 CR2032（225mAh），日常睡眠约 1μA、每天上报约 200 次、每次发射约 10mA×10ms，折算日耗电约 8–12μAh。理论续航 ≈ 225mAh / (1μA×24h + 10μAh) ≈ 600–700 天，即 1.5–2 年。做到这个量级，产品就不用再为「一年换一次电池」被用户吐槽。低功耗设计的系统方法，可参考《智能小家电低功耗设计的5个关键技术点》。

六、全屋智能落地：三类典型产品的量产经验

6.1 ZigBee 智能墙壁开关

墙壁开关常供电（接零线/火线取电），可以让 ZigBee 模块兼当路由器（Router），既转发信号又本地控灯。MF1124 负责触摸按键（16 路触摸直接用）、继电器吸合（120mA 引脚驱动三极管）、状态灯。关键设计点：断网时本地按键必须能直接控灯，不能依赖网关；加 RC 吸收回路保护继电器触点火花，EMC 测试才好过。

6.2 电池传感器（门磁/温湿度/人体感应）

这类是 ZigBee 低功耗价值最大的场景。门磁靠霍尔/干簧管做外部唤醒源，温湿度传感器走 I2C 定时采样，PIR 人体感应做中断唤醒。一个 90㎡的三居室布 8–12 个这类节点，全靠一节纽扣电池跑两年以上，用户体验远超「插电传感器」。

6.3 智能窗帘电机

窗帘电机需要 ZigBee 远程开合 + 电机驱动。电机控制部分我们在《FOC 矢量控制在医美健康护理设备中的应用》中讲过电机驱动的方法论，这里复用：MF1124 做位置与速度闭环，ZigBee 模块负责 App/网关下发开合指令、上报行程位置。

                    选型决策公式（再强调一次）：节点少于 5 个 → 用 BLE；5–20 个插电设备 → 用 Wi-Fi；10 个以上、含大量电池设备的全屋系统 → 用 ZigBee；单店/别墅 100+ 节点 → 做多网关分区与网络规划。别让客户为了单点产品多买一个网关，也别让大户型用 BLE 点对点硬撑。


七、量产环节：把「能跑」变成「一万台一致」

产线 RF 一致性测试：每台 PCBA 烧录后，在屏蔽治具里测发射功率、接收灵敏度、频偏，剔除射频参数飘出公差的板——这是批量产品不退货的关键；
固件双分区 OTA：应用 MCU 与 ZigBee 模块都预留升级区，升级失败可回滚；
网关兼容性测试：上市前至少对接 2–3 个主流生态（米家、涂鸦等）实测配网、控制、状态上报全流程；
安规与 EMC：2.4GHz 辐射骚扰、继电器火花、电池过充保护都要在样机阶段过一次 EMC 预测试，别等认证机构打回来再改板；
BOM 批次管理：ZigBee 模块锁定 2–3 家兼容料，单一供应商断料时不影响产线。

八、常见问题（FAQ）

ZigBee 方案为什么一定要用透传模块，不直接买芯片自己做？

ZigBee 协议栈开发、入网认证、射频一致性都是门槛很高的专业工作，自己拿裸芯片做，周期长、认证成本高、量产一致性难控。用经过认证的透传模块，等于把这些风险转移给模块厂，应用团队专注产品逻辑，是中小团队量产最划算的路径。

MF1124 能直接当 ZigBee 主控吗？

不能。MF1124 是通用 MCU，不带 2.4GHz 射频。它在 ZigBee 方案里做应用主控，通过 UART 与 ZigBee 透传模块通信。ZigBee 协议栈和射频必须在 CC2530/CC2652/EFR32 模块上。

一个 ZigBee 网络能挂多少个设备？

协议理论上限 255 个节点。工程实践中，家庭网络稳定带 20–50 个节点；超过 100 个需要多网关分区，做专业网络规划。

电池 ZigBee 传感器续航真的能做到 2 年吗？

可以。终端设备深睡眠 1μA 级、上报周期合理、外设断电、瞬时发射，CR2032 供电的门磁/温湿度传感器工程上能做到 1.5–2 年。前提是功耗预算在原理图阶段就规划好，而不是样机回来再补救。

写在最后：ZigBee 方案开发的难点从来不在「会不会调模块」，而在天线布局、功耗预算、量产一致性这三件工程基本功上。明徽智能科技在深圳宝安，做单片机方案与 PCBA 控制板定制多年，WiFi、BLE、ZigBee、LoRa 均有量产项目经验。如果你正在做全屋智能、传感器网络或智能灯控产品，不确定模块选型、BOM 成本或开发周期，欢迎联系技术团队做一次免费的前期方案评估。
