加热饭盒PCBA方案开发完整方案：从硬件架构到量产认证的全流程解析

通勤带饭、车载温饭、户外就餐——加热饭盒已经从"小众需求"变成上班族的日常刚需。但真正决定产品体验的，往往不是外观与容积，而是内部那块小小的控制板：升温够不够快、控温准不准、干烧会不会起火、能不能过3C认证，全部取决于加热饭盒pcba电路板方案开发的完成度。

本文由深圳市明徽智能科技有限公司基于实际量产项目整理，完整拆解一套适配有线插电、USB便携、双模通用三类产品形态的加热饭盒PCBA方案，涵盖方案概述、功能定义、硬件六大模块、软件控温算法、板材工艺、测试验证、成本控制与合规认证，并给出可直接参考的核心电路参数，供品牌方与研发团队落地使用。

一、方案整体概述

本加热饭盒PCBA方案由深圳明徽智能科技有限公司开发，适配有线插电、USB充电便携、双模通用三类主流加热饭盒产品，以低成本MCU主控为核心，集成加热驱动、温度采集、人机交互、多重安全保护、电源管理等功能，实现精准恒温加热、定时控温、过热过载自锁保护等核心能力。

方案遵循小家电安规标准，适配日常办公、车载、居家等多场景使用，支持多档位加热调节，具备低功耗、运行稳定、易于量产、维护便捷的特点，可满足民用消费级产品的量产落地需求。

二、核心功能定义

结合市场主流加热饭盒产品需求，本PCBA方案采用标配基础功能 + 拓展功能的组合，兼顾通用性与产品差异化。

1. 基础核心功能

• 多档加热控制：支持常温保温、快速加热、高温杀菌三档可调，适配饭菜保温、冷饭加热、餐具除菌需求；
• 精准恒温控制：温度采集精度±1℃，控温范围40℃~85℃，可自定义阈值，避免过热糊饭、温度不足不制热问题；
• 定时工作功能：支持0~120分钟定时加热，超时自动停机休眠，降低待机功耗；
• 实时状态显示：LED指示灯／小型数码屏显示工作、加热、保温、故障状态；
• 多重安全防护：过压、过流、短路、过热、干烧、漏电保护，故障自锁告警；
• 低功耗待机：待机功耗＜0.5W，符合能效标准。

2. 拓展可选功能

• USB双向快充：支持Type-C供电，同时可对外应急放电给手机充电；
• 电池续航：内置锂电池，脱离电源可独立保温加热；
• 智能记忆：断电重启保留上一次工作档位和定时参数；
• 防干烧检测：配合温度阈值+时长双重判断，空盒自动停机保护。

三、PCBA硬件架构设计

整体硬件分为主控核心、电源、加热驱动、温度采集、人机交互、安全保护六大单元，电路简洁、抗干扰性强，适配SMT批量生产。

模块	核心功能	典型器件
主控核心（MCU）	逻辑运算、档位切换、加热驱动、故障检测	SC8F272 / STC8F 系列 8位MCU
电源供电	交直流转换、锂电充放电管理	整流桥 / L7805 / TP4056 / DW01
加热驱动	PTC发热体通断与功率调节	PC817光耦 + AO3400 MOS管
温度采集	内胆温度实时监测	10K 3950 NTC 热敏电阻
人机交互	按键输入、状态显示、异常告警	轻触按键 / 三色LED / 无源蜂鸣器
安全保护	过温、过压、过流、短路、干烧防护	温度保险丝 / 自恢复保险丝 / TVS

1. 主控核心模块（MCU）

采用国产低成本8位MCU，性价比高、程序开发灵活，满足小家电控制全需求，无需冗余资源，有效降低物料成本。

• 核心作用：统筹温度采集、按键响应、加热驱动、定时运算、故障检测、状态输出，是整个PCBA的控制核心；
• 资源适配：内置ADC模数转换接口（适配NTC测温）、IO口（按键／指示灯）、定时器（定时控温）、PWM可调输出（精准控温）；
• 运行逻辑：实时扫描传感器数据和用户操作，通过预设算法调节加热功率，异常信号触发保护机制并锁定设备状态。

2. 电源供电模块

分两种适配方案，对应不同产品形态，兼容高低压供电，适配多场景使用。

（1）插电款（AC220V）：通过降压整流电路将交流电转为DC5V/12V直流电压，为MCU、传感器、驱动电路供电，搭配高压滤波、稳压电路，抑制电网波动干扰。输入端配置保险丝、TVS二极管，实现浪涌防护，避免电压骤变损坏电路板。

（2）便携充电款（DC5V Type-C）：搭载锂电充放电管理芯片，支持5V2A快充输入，内置过充、过放、均衡保护，适配锂电池组供电，实现有线／无线双模工作，满足车载、户外无市电场景使用。

3. 加热驱动模块

明徽智能科技在该方案中采用小家电通用PTC陶瓷发热体驱动方案，相比电阻丝加热，具备恒温、低损耗、不易老化、安全性高的优势，是加热饭盒较为理想的加热载体。

• 驱动器件：选用大功率MOS管／继电器，承担加热体通断控制，导通稳定、发热小、寿命长；
• 控温方式：MCU通过PWM占空比调节，精准控制加热功率，实现持续恒温，避免频繁启停导致温度波动；
• 功率适配：常规功率30W~60W，可根据饭盒容积调整，加热均匀、升温速度适中，不损伤食材。

4. 温度采集模块

采用高精度NTC热敏电阻作为测温核心，贴装于饭盒内胆底部，贴合测温面，数据精准、响应速度快、成本低廉。

• 电路设计：搭配分压、滤波电路，过滤电源杂波干扰，将温度变化的电阻信号转为稳定电压信号，传输至MCU ADC接口；
• 采集精度：测温误差≤±1℃，采样频率10次/秒，实时反馈温度变化，快速启动／停止加热；
• 容错设计：支持传感器故障检测，测温异常时自动停机告警，避免失控加热。

5. 人机交互模块

• 按键单元：轻触按键，支持档位切换、定时设置、开关机、复位功能，操作简洁；
• 显示单元：基础版采用红／绿LED指示灯（加热、保温、故障）；升级版搭配小型数码管，实时显示温度、剩余时间；
• 告警单元：异常状态（过热、干烧、故障）蜂鸣器短促报警，提示用户排查问题。

6. 安全保护模块（核心重点）

采用硬件保护 + 软件算法双重防护，全方位规避小家电安全风险，符合国家3C安规要求。

• 过热保护：硬件温度保险丝（阈值95℃~105℃）+ 软件温度阈值双重锁定，超温立即断电，杜绝干烧起火；
• 电气保护：输入端自恢复保险丝 + TVS防浪涌，实现过压、过流、短路保护，故障自动切断回路，保护PCBA和发热体；
• 漏电防护：电路板采用FR-4阻燃基板，整体绝缘设计，关键区域开窗绝缘涂层，杜绝漏电隐患；
• 故障自锁：检测到异常后设备锁定停机，断电重启方可复位，避免反复故障工作。

四、软件程序逻辑设计

1. 主程序流程

设备上电初始化 → 自检（传感器、电路、电压检测）→ 自检正常进入待机模式 → 扫描按键指令 → 匹配加热档位与定时参数 → 启动PTC加热 → 实时采集温度闭环控温 → 定时倒计时 → 完成后进入保温／休眠模式；自检异常直接触发故障告警并锁定设备。

2. 控温算法逻辑

• 快速升温阶段：实时温度低于设定值5℃以上，满功率加热，快速提升内胆温度；
• 恒温维持阶段：温度接近设定值，降低PWM占空比，低功率保温，温度波动控制在±1℃；
• 超温降温阶段：温度超出设定阈值，立即停止加热，自然降温，回落至正常区间后恢复工作。

3. 保护程序逻辑

• 干烧判断：温度升温速率过快、长时间无温度平稳阶段，判定为空盒干烧，立即停机告警；
• 传感器异常：无温度信号、数值紊乱，判定传感器故障，锁定设备禁止加热；
• 超时保护：定时结束或连续工作超120分钟，自动停机休眠，防止长时间空载工作。

五、PCBA板材与工艺设计（量产适配）

1. 板材选型

采用FR-4阻燃玻纤板，耐高温、绝缘性强、不易变形，适配小家电高温工作环境，满足阻燃安规要求，板材厚度1.0mm，兼顾结构适配与散热需求。

2. 布局布线原则

• 强弱电分区：高压供电区、低压控制区物理分隔，避免干扰，提升EMC抗干扰能力；
• 散热优化：MOS管、PTC驱动等发热器件预留散热空间，大面积铺铜散热，关键器件结温控制在125℃以内；
• 信号隔离：温度采集弱信号线路远离功率走线，减少电源杂波干扰，保障测温精准度；
• DFM可制造性设计：元件间距、焊盘尺寸标准化，适配SMT高速贴片，降低生产不良率。

3. 生产工艺

明徽智能科技在生产工艺上采用SMT贴片 + 插件混合工艺，核心芯片、贴片电阻电容自动化贴片，大电流器件、保险丝、接口插件焊接，适配批量生产。回流焊采用五段式温区控制，控制升温斜率与峰值温度，避免板材翘曲、虚焊、假焊问题。

六、测试与验证体系

方案开发完成后，通过多维度测试验证稳定性、安全性与可靠性，保障量产品质。

测试类别	验证内容	判定标准
功能测试	档位切换、控温精度、定时功能、显示状态、告警逻辑	全部功能匹配设计需求，无功能失效、逻辑错乱
安全测试	过压、过流、短路、超温、干烧等异常场景	保护电路响应及时、自锁生效，无起火／漏电／器件烧毁
老化测试	PCBA持续通电老化48小时	模拟长期工作，排查隐性故障与器件衰减
高低温测试	-20℃~60℃温循测试	高低温环境下工作稳定，无参数漂移
EMC电磁兼容	传导与辐射骚扰测试	符合CISPR 32标准，适配居家办公电子环境

七、成本与方案迭代优化

1. 成本控制

方案采用国产通用物料，主控、MOS管、传感器均为市面通用标准化器件，无定制稀缺物料，批量生产成本低；电路极简设计，减少冗余元器件，在保障性能的前提下最大程度压缩BOM成本，适配中低端量产产品。

2. 差异化迭代方向

• 智能升级：增加蓝牙联网，对接手机APP，实现远程控温、定时、状态查看；
• 功率升级：适配大功率饭盒，提升加热速度，缩短升温时间；
• 体验升级：增加触摸按键、高清数显、电量显示，提升产品高端属性。

八、合规认证适配

本方案由明徽智能科技公司完成整体设计，符合GB4706小家电安规标准、3C认证、CE、FCC跨境认证要求，电路绝缘、阻燃、电磁兼容、安全保护均达标，可配合整机完成认证，减少二次改版，适配国内销售与跨境出海市场。

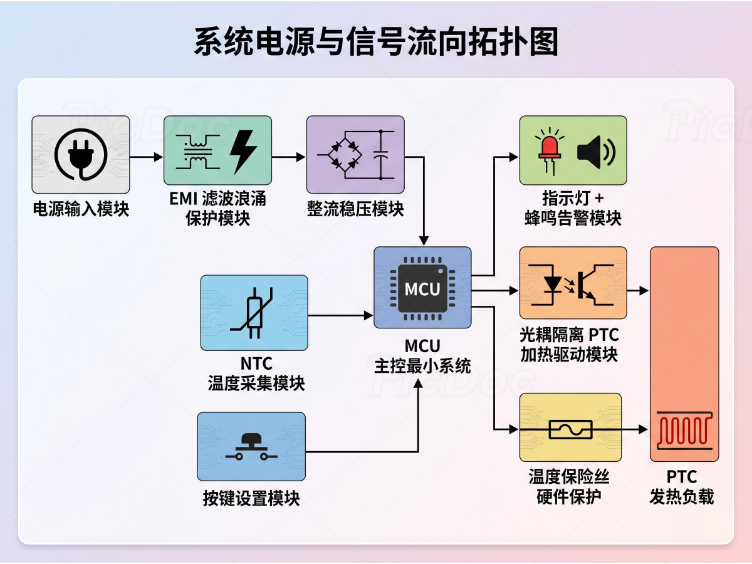

九、整体串联拓扑

十、核心电路模块详解

以下为各功能电路的核心器件与关键参数，可作为原理图设计与BOM选型的直接参考。

模块	核心器件	关键参数与说明
1. AC220V前端EMI防护	自恢复保险丝T1、压敏电阻RV、安规电容CX1、共模电感L1、整流桥DB1、TVS	L→1A/250V保险丝；L/N并联471KD20压敏；串0.1μF/275V安规电容与共模电感；1A/600V整流桥；输出并联4.7μF/100V电容与SMBJ24A TVS；输出稳定DC12V
2. DC12V转DC5V稳压	L7805 稳压IC	输入端10μF电解＋0.1μF瓷片滤波；输出端10μF电解＋0.1μF瓷片滤波；输出DC5V/1A给全板弱电供电
3. MCU最小系统	SC8F272／STC8F 8位MCU	DC5V供电；10K电阻＋0.1μF电容上电复位；12M无源晶振＋22pF×2起振电容；引出ADC测温、PWM加热、按键、指示灯、蜂鸣器引脚
4. NTC精准测温（±1℃）	10K 3950 NTC热敏电阻	结构：DC5V→10K精密分压电阻→NTC→GND；采样端加1K电阻＋0.1μF RC滤波；输出模拟信号接入MCU ADC； 异常判定：0.5V~4.5V为有效区间，超区间报传感器故障
5. 光耦隔离PTC加热驱动（30-60W）	PC817光耦、AO3400 N沟道MOS管	MCU PWM引脚→1K限流电阻→PC817输入端；光耦隔离输出驱动AO3400；后级接PTC发热体； PTC主回路串联105℃温度保险丝（硬件终极保护）；负载并联续流二极管防反向电动势击穿
6. 按键人机电路	三路独立轻触按键	开机、档位、定时；按键接地触发、MCU内置上拉；每键并联0.1μF消抖电容
7. 状态指示与告警电路	三色LED、8050三极管、无源蜂鸣器	加热红／保温绿／故障黄，各串220Ω限流；蜂鸣器驱动：MCU→1K电阻→8050三极管→无源蜂鸣器
8. Type-C锂电便携增量电路	TP4056、DW01保护板、DC-DC升压模块	Type-C 5V输入＋防反接；TP4056充电管理；DW01实现过充／过放／过流／短路保护；DC-DC升压5V升12V，兼容原AC加热电路；可选对外5V放电反向充电

十一、保护逻辑与关键参数

保护类型	触发条件	执行动作
软件超温保护	温度＞85℃	关停PWM输出
硬件终极保护	105℃温度保险丝	熔断断电（独立于MCU）
干烧判定	10s内温升＞15℃	锁定停机并告警
电气保护	过压／过流／短路	自恢复保险丝＋压敏电阻＋TVS多重防护

十二、总结

加热饭盒看似结构简单，但其PCBA方案开发需要在"控温精度、加热效率、多重安全、BOM成本、量产良率、认证合规"六个维度之间取得平衡。本方案以国产8位MCU为核心，通过PTC＋光耦隔离驱动、NTC闭环测温与"软硬双保险"保护架构，在控制成本的同时满足GB4706与3C认证要求，可直接支撑中低端消费级产品的量产落地。
